고효율 770mm Cnc 수평 밴드 톱 소재 소비

초고속 수평 띠 톱 기계 는 소재 를 덜 소모 한다

기계 도구 성능 특성
1이 기계는 다양한 알루미늄 진통과 알루미늄 합금 둥근 바를 볼 수 있습니다. 그것은 높은 속도, 높은 효율성 및 높은 작업 조각 절단 정확성의 장점을 가지고 있습니다.

2그것은 편리한 운영 및 유지 보수, 신뢰할 수있는 성능, 에너지 절약 및 재료 절약과 같은 명백한 장점을 가지고 있습니다.그리고 기계 제조 및 유지보수 산업에서 널리 사용됩니다..

3이중 기둥 구조 가이드 정확성, 안정적이고 신뢰할 수 있는 절단 보장.

4. 턱은 가압적으로 클램프되어 있으며, 이는 재료를 클램핑하는 데 편리하며, 곰팡이 재료를 절단하는 데 적합합니다.

5띠 톱 기계의 전송 메커니즘은 정확히 균형을 맞추고 진동을 줄이기 위해 조정되어 톱 벨트가 깨지고 치아를 당기는 것이 쉽지 않습니다.

장비 이름

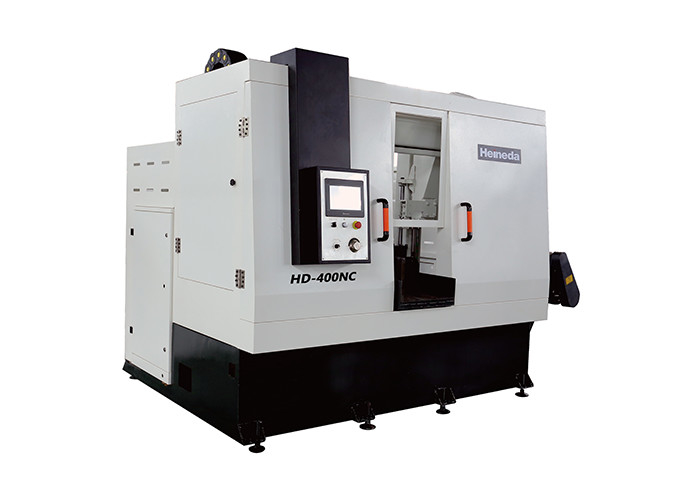

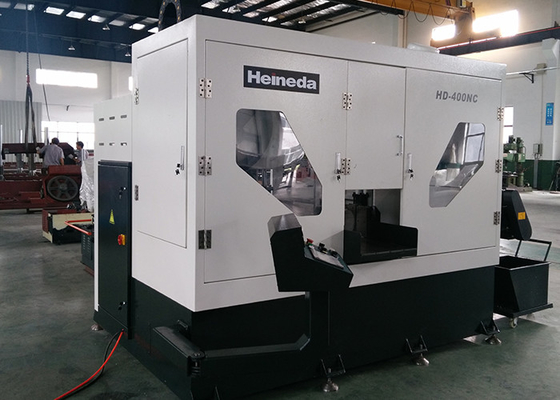

HD-400NC 둥근 막대기 고속 수평 지그자 톱 장치

에너지 매체 요구 사항 및 소비

● 에너지 매체 조건

전력: 3단계 전력

전압: AC380V ± 10%

주파수: 50Hz ± 2%

● 압축 공기: 일반 산업용 압축 공기

공기 압력: 0.4 MPa ~ 0.6 MPa (장비 자체 공기 출력 액세스 포인트에는 압력 조절 필터가 있습니다)

항공 교통: ≥ 3m³/ h

공기 질: 필터레이션 및 건조

● 장비 작동 환경 요구 사항

가장 높은 온도: 45°C

최소 주변 온도: -10 °C

상대 습도: <67%

● 에너지 및 미디어 소비 (설비의 정상적인 작동 중 에너지 및 미디어 소비는 표 2-1에서 표시됩니다)

표 2-1 이론에 의해 계산된 에너지 및 매체 소비

1.1장비 사용

주로 알루미늄 잉크와 알루미늄 합금의 작성을 위해 사용됩니다.

1.2사용품의 종류와 사양

● 합금 종류: 1 × × × -7 × × × 시리즈 알루미늄 합금

1.3사용 장치의 주요 특징

소재 소모량 감소 / 절단 효율이 높다 / 운영 비용이 낮다 / 안전 보호 전체 범위 / 에너지 절감. 환경 보호

장비의 주요 기술 매개 변수

장비 실행 표준

금속 절단 일반 기술 조건 GB / T 9061-2006

금속 절단 용접에 대한 일반 기술 조건 JB / T 9873-1999

수평 테이프 톱 베드 2부 파라미터 JBT4318.2-2002

수평 테이프 톱 베드 3부 정확성 테스트 JBT4318.3-2002

수평 테이프 톱 베드 부분 4 기술 조건 JBT4318.4-2002

금속 절단 수압 시스템에 대한 일반적인 기술적 조건 JB / T10051-1999

산업용 기계 및 전기 장비, 일반 기술 조건의 첫 번째 부분 GB / T 5226.1

기계 안전 보호 GB 16454

전기 시스템 GB 52261

장비 각기 다른 장비의 모든 부품 및 다양한 도구는 모두 단위 (Si) 단위입니다. 장비의 주요 구성 요소는 기계, 전기 및 전자 장치,오류 또는 사고로 인한 손상을 방지하기 위한 신뢰할 수 있는 안전 보장입니다..

장치의 구성 및 특성 설명

금속 절단 일반 기술 조건 GB / T 9061-2006

금속 절단 용접에 대한 일반 기술 조건 JB / T 9873-1999

수평 테이프 톱 베드 2부 파라미터 JBT4318.2-2002

수평 테이프 톱 베드 3부 정확성 테스트 JBT4318.3-2002

수평 테이프 톱 베드 부분 4 기술 조건 JBT4318.4-2002

금속 절단 수압 시스템에 대한 일반적인 기술적 조건 JB / T10051-1999

산업용 기계 및 전기 장비, 일반 기술 조건의 첫 번째 부분 GB / T 5226.1

기계 안전 보호 GB 16454

전기 시스템 GB 52261

장비 각기 다른 장비의 모든 부품 및 다양한 도구는 모두 단위 (Si) 단위입니다. 장비의 주요 구성 요소는 기계, 전기 및 전자 장치,오류 또는 사고로 인한 손상을 방지하기 위한 신뢰할 수 있는 안전 보장입니다..

장치의 구성 및 특성 설명

장비 구성 프로필:

장비는 절단 테이프 절단, 수압 시스템, 절단 테이프 냉각 윤활유 장치, 칩 전달 장치, 안전 보호 장치, 전기 및 자동화 제어 시스템,그 외.

3.1 톱니 톱니 기계

● 벨트 톱 은 기단, 톱, 톱 바퀴, 변속기 부분, 공급 시스템, 침대 부분, 테이프 팽창 메커니즘, 팔 및 왼쪽 과 오른쪽 안내 바퀴 메커니즘 으로 구성 되어 있다.

● 기단 과 톱니 부분: 칼날 을 용접 하고 철판 으로 처리 하고 다시 불 에 처리 한다. 표면 모래 쏘기 처리, 정밀 가공, 좋은 구조 설계,아름다운 외모;

● 톱 바퀴 구간: 수입 된 단단 한 알루미늄 판 (7075-T61) 으로 만들어지고, 완성 되어 있으며, 바퀴 는 화강화 된 고무 봉지 를 통과 한다. 이 는 작동 소음을 줄일 수 있다.톱니바퀴는 원활한 평형 보정으로 실행, 부드럽게 회전하고 긴 수명.

● 송전 부위: 다톤 변동 모터에 의해 동시 썰매 구조에 의해 구동, 힘은 활성 썰매에 전달되고, 톱 벨트는 고속 작동입니다.전송 효율은 높고 안정적입니다.. 속도는 500-2000m / min, 속도 범위는 크며, 알루미늄 합금의 다양한 등급의 톱 절단에 적응 할 수 있습니다;

● 공급 시스템: 공급 시스템은 수압 압력으로 구동되며, 공급 속도는 0-2m / min, 단계없는 속도 조절입니다.

● 톱니 띠 상승: 이중 기울기 기둥과 선형 슬라이드 구조를 들어 올리기 궤도로 사용, 톱니 띠 드라이브 측면에 두 줄무늬 가이드, 그리고 톱니 띠 긴장 측면은 단일 줄무늬 가이드를 채택 합니다.선형 슬라이드는 HGW45 / HGW35입니다.

● 침대 부분: 침대 테이블 은 HT300 으로 만들어져 있습니다. 재료 자루 를 충분히 지지 할 수 있는 것 외에도 고정 된 위치 를 위한 수압 클램프 세트 가 있습니다.따라서 절단 재료의 도중을 정의하여 절단체가 안정적이라는 것을 보장합니다..

● 톱 팽창 메커니즘: 톱 팽창 메커니즘은 전기 연결 압력 측정기를 사용하여 톱 팽창 메커니즘은 수압 구동에 의해 작동되며, 톱 팽창 메커니즘은 톱 팽창 값을 표시하고 톱 팽창 보호 밴드를 가지고 있습니다.

● 톱밴드 가이드 장치: 톱밴드 가이드의 왼쪽 및 오른쪽 그룹을 사용 합니다. 안내 바퀴의 각 그룹에 4 개의 조절 가능한 안내 롤러가 부착되어 있습니다. 바퀴 재료는 합금 구조 강철 (15CrMo) 으로 만들어집니다.표면 탄화화물 소화, 강도 50-55 hrc, 잘 마모 저항, 스트립 섹션은 가이드 정확성을 보장하는, 썰어 처리됩니다자르는 동안 자르는 테이프에 충분한 지원을 제공할 수 있는가이드 수단은 고정 된 팔에 장착되어 있으며 움직이는 팔은 구조를 조정하도록 설계되었으며 고정 된 군대는 통합으로 설계되었습니다.슬라이더에 장착, 그래서 2 개의 기둥은 기저와 고정된 군 팔 아래에 연결되어 있습니다,포름 안정적인 프레임 구조는 톱니가 자주 감소하고 진동을 줄일 수 있도록 충분한 지원을 제공.

● 완전 자동 공급 시스템: 공급 침대에 1 그룹 수압 클램프가있는 공급 침대에 완전히 자동 형태의 절단 기계, 공급 후 패드 클램핑 재료,수압 실린더에 의해 그의 트랙에 공급 클램프를 구동 공급 기능과 여러 번 공급 될 수 있습니다이 장점은 완전히 자동 고정 제어되지 않고 수동 개입이 필요하지 않습니다. 결함 정확도 ± 1mm.

3.2 수압 시스템

● 서비스 대상: 톱 밴드 는 긴장 되어 있고, 톱 을 뚫고, 클램핑 하고, 자동 공급 메커니즘 을 가지고 있다.

● 주요 특징:

독립적인 펌프 스테이션, 중앙 집중식 전자기 밸브 제어.

튜브 연결 외에도 철강 파이프가 연결되어 압력 손실이 효과적으로 감소합니다.

● 주요 기술 매개 변수:

시스템 압력 7MPa

작업 압력 5~6MPa

작동 매개체 ISO46 반 밀링 수압 오일

작업 온도 10 °C ~ 55 °C

냉각 모드 풍력 냉각기

소음 ≤80dB

3.3 톱테이프 냉각유유 장치

● 가스형 에어로졸 냉각 장치 를 채택 한다.

● 주로 기름 탱크, 공기 펌프, 펄스 컨트롤러, 노즐, 소레노이드 밸브 등 으로 구성 되어 있습니다.

● 장치 가 압축 공기 로 가동 되고, 공기 와 냉각 기름 을 섞고, 톱니 벨트 의 톱니 치아 부분 을 분비 하여, 표면 을 기름 필름 을 생성 시키면,절단 과정에서 생성 된 열을 빠르게 분배합니다., 따라서 높은 효율과 표면 높은 정확성을 보장합니다.

2 특징: 균일 스프레이, 좋은 냉각 효과, 톱 성능을 향상

톱날의 사용 수명을 향상

톱니 표면의 매끄러움을 향상

칩 시스템의 마모를 줄이십시오.

냉각유는 식물성 추출물이며 독성이 없고 무해합니다.

3.4 칩 전달 장치

● 톱니 기계 의 내부 는 알루미늄 을 끌어내어 엘리베이터 로 옮기기 위해 슬라이더 를 사용 한다.

● 톱니 부지 는 금속 도판 을 사용 하여 안내 하고 보호 하며, 톱니 의 쪼개진 알루미늄 을 톱니 에 넣는다

3.5 안전 보호

● 완전 보호, 알루미늄 헬프 및 오일 안개 스프래시 오염을 방지합니다.

● 보호막 앞과 뒤에 유지보수 문이 있는데, 이것은 매일 유지보수 및 톱 벨트 교체에 편리합니다. 모든 유지보수 문 장착 제한 스위치,문은 모든 PLC 출력 전원 공급을 열고동시에, 경보 신호는 터치 스크린에 표시되고 해당 스위치에 대응합니다.

3.6 전기 및 자동화 제어 시스템

● 바닥 에 서 있는 전기 제어 장치, 독립적 인 부하 및 즉시 정지 확인 버튼

● 제어 캐비닛 전원 AC: 380V / 50Hz 3단계 4선 DC: 24V

● 프로세스 제어 및 프로그래밍 가능한 인간 인터페이스 (HMI) 를 사용하여 생산 프로세스 매개 변수 입력, 인간 기계 인터페이스에는 매개 변수 설정이 있습니다.데이터 표시, 중요한 데이터 암호 보호, 오류 알람, 오류 표시, 문제 진단 기능.

● 이 장치는 수동 및 자동 제어 기능이 있습니다.

● 이 장치 의 작동 디스크 버튼 은 스나이더 버튼 을 사용 하며, 수소 가공 및 먼지 가공 이 불가능 합니다. 다만, 상징적 인 지침 이 있으며, 색상 으로 표시 되어 있습니다.

● 컴퓨터 통신 포트.

● 전기 제어 상자 와 함께 분리 설계 (물질 방지)

7.5 장비 작업 환경: 다음 작업 환경에서 장기적인 안정성을 위해 기계 도구가 필요합니다.

7.5.1 전력: AC380V ± 10%, 50Hz ± 1Hz

7.5.2 주변 온도: 5 ~ 40 °C

7.5.3 상대 습도: <85%

7.5.4 압축 공기 압력: 0.5 ~ 0.8 MPa

7.6 장비 안전성

7.17.1 장비에는 과부하 보호장치, 개인 보호장치 및 비상 종료 버튼이 있어야 한다.

7.17.2 장비는 장애 없이 16시간 이상 사용할 수 있어야 한다.
