CNC 밴드를 구하는 에너지는 알루미늄 합금 500-2000m/min을 줄여 톱질합니다

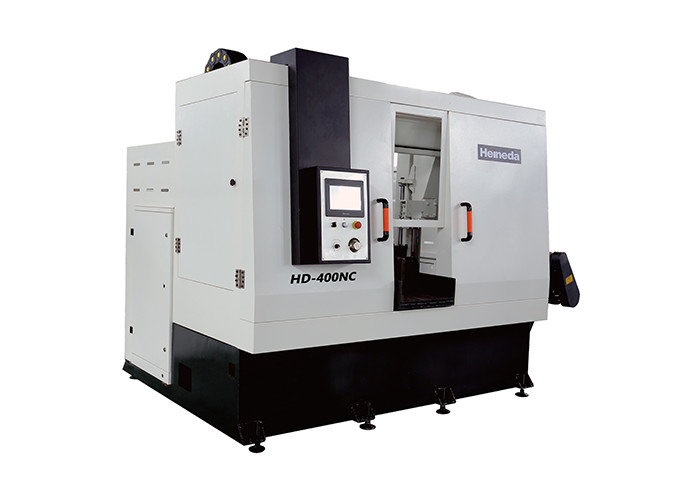

HD-400NC 고속도 수평 밴드는 기계가 알루미늄 합금을 줄이는 것을 봤습니다

제품 설명

이 기계는 다양한 알루미늄 괴와 알루미늄 합금 둥근 봉을 톱으로 켤 수 있습니다. 그것은 정확도를 줄여 고속도, 고효율과 높은 제조 공정에 있는 제품이라는 유리한 입장에 있습니다.

피딩하는 클램프 서보 기구에 의한 고정된 길이 메커니즘은 복잡 형강으로 구성되고 중판이 용접되었고, 부드러워졌고 분사기로 닦았고, 그리고 나서 기계화했고, 모였습니다. 환 봉에서 최고 380을 고정시킬 수 있고, 상호 스크루 로드를 채택하는 프레임 형태 상호 동시에 일어나는 센터링 유압 클램프. 센터링과 클램핑 행동을 달성하기 위한 /Hydraulic 현대자동차, 공급과 정립은 서보 기구에 의한 기어 들 모우터 / 리니어 슬라이드 철도 단체 / 볼 스크류에 의해 완료되고, 느린 시작과 느린 정지의 기능과 최대 행정을 가지고 있습니다.

활모양의 톱틀 승강기 사보 이송 시스템은 2.0 kw 서보 기구에 의한 기어 들 모우터, 이중 컬럼 안내 메카니즘, 선 가동 레일 / 슬라이더 / 볼 스크류와 보조 유압 승강 실린더로 구성됩니다.

톱 벨트 안내 휠은 좌우 가이드 정확성 롤러와 텅스텐 강철 톰 뒷받침 휠의 상부 및 하부 세트를 채택합니다. 그것은 철강이 주로 절단 공정 동안 저항을 지니는 것을 본 높은 가이드 마모 방지와 텅스텐의 뒷받침 휠로, 55HRC에 도달할 수 있고 고속도에서 작동할 때 소잉 벨트의 접촉면이 획일적입니다.

장비의 주요 기술적인 매개 변수

● 최대 소잉 능력 : 400 (밀리미터)

400x400

● 소러스 지름 : φ700 Ｘ 2는 (밀리미터)를 둥글게 합니다

● 톱 속도 : 500 ~ 2000 Ｍ / 분 (가변 주파수 속도)

● 소도 공급속도 : 100 ~ 2000 밀리미터 / 분 (소잉 재료와 상술에 따라 조정됩니다)

● 톱 테이프 사이즈 밀리미터 : 7050L × 34W × 1.1t (경질 합금이 봤습니다)

● 절단 두께 밀리미터 : ≤ 2

●는 경사를 잡습니다 : ≤0.5 '

● 길이 고정 정확도 밀리미터 : ± 1

● 소잉은 평평한 밀리미터가 아닙니다 : <>

● 톱 스트립 삶 m2 : 50-150

● 톱 조도 μm : ≤ 50

cm2 / 분 ● 절삭율 : 500 ~ 1500 (효력 단위를 줄이면서, 단위 시간 이내에 단면적을 단절시킵니다)

● 음향지수 : ≤ 85dB

● 톱 테입형 : 한 개의 거짓말하는 유압 조임기 / 완화

● 삽입 모드 : 유압 구동

일하는 단락 지반 높이 : 770 밀리미터

● 안전성 :

깨진 스트랩은 긴장 압력 감지이고 압박이 비정상이, 공기 유압 브레이크 장치입니다, 톱 여행이 회전을 막습니다.

불핀은 전류 과부하 보호에 의해 채택됩니다.

톱 벨트 상완은 충돌 방지 기능을 가지고 있습니다.

1.1 설비명

HD-400NC 환 봉 고속도 수평선상 지그자 재단 유니트

1.2 장치 이용

주로 알루미늄 괴와 알루미늄 합금의 농작물을 위해 사용됩니다.

1.3 제품 다양성과 상술을 톱으로 켜기

● 합금형 : 1 ×× -7 ×× 시리즈 알루니늄 합금

1.5 재단 유니트의 주요 특징

소재 소모 더 적은 / 소잉 효율 높은 것 / 운전은 낮은 / 안전 보호 전체 범위 / 에너지 절약의 비용이 듭니다. 환경 보호

1.6 에너지 매체 요구조건과 소비

● 에너지 배지 조건

전원 : 3상 교류 전력

전압 : AC380V ± 10%

주파수 : 50Hz ± 2%

● 압축된 공기 : 일반적 산업적 압축된 공기

기압 : 0.4 MPa ~ 0.6 MPa (설비 자체 공기 공급원 액세스 포인트가 압력 조절 필터를 가지고 있습니다)

항공 교통 : ≥ 3 m3 / Ｈ

공기청정도 : 여과와 건조

● 장비 작동 환경조건

가장 높은 대기 온도 : 45 'Ｃ

최소 대기 온도 : -10 'Ｃ

상대 습도 : <67>

● 에너지와 미디어 소모 (에너지의 소비와 장비의 정상 작동 동안 미디어가 표 2-1에 나타납니다)

이론에 의해 계산된 표 2-1 에너지와 미디어 소모

장비 실행 표준

일반적 기술 상태 GB / Ｔ 9061-2006을 줄이는 금속

JB / Ｔ 9873-1999를 용접하는 금속 절삭을 위한 일반적 기술 상태

수평 테이프는 베드 파트 2 매개 변수 JBT4318.2-2002를 봤습니다

수평 테이프는 베드 부품 3 확도 시험 JBT4318.3-2002를 봤습니다

수평 테이프는 베드 4 부 기술 상태 JBT4318.4-2002를 봤습니다

유압 시스템 JB를 / T10051-1999로 잘라주는 금속을 위한 일반적 기술 상태

산업용 기계류와 전기 장비, 일반적 기술 상태 GB / Ｔ 5226.1의 첫 번째 부분

기계 안전성 보호 GB 16454

전기 시스템 GB 5226.1

장비 다양한 기구의 모든 부품과 다양한 기구가 모든 부서 (Si) 부서입니다 ; 장비의 주성분은 기계적, 전기적이고 전자 장치를 포함하고 믿을 만한 안보가 실수 또는 우연한 사고 피해를 막기 위해 보증한다는 것 입니다.
