알루미늄 괴를 위한고 정밀도 400 밀리미터 CNC 밴드 쏘 기계 수평식

알루미늄 괴 둥근 봉 절단을 위한 고속 수평선상 띠톱 기계

제품 설명

띠 톱 기계는 다양한 금속 물질군을 톱으로 켜기 위한 기계 공구입니다. 구조물에 따르면, 그것은 수평식 띠톱기와 수직식 띠 톱기로 분할됩니다 ; 기능에 따르면, 그것은 반자동 띠 톱 기계, 자동 띠 톱 기계와 CNC 띠 톱 기계로 분할됩니다. 수평식 띠톱기는 더욱 이중 컬럼 띠 톱 기계와 가위형 띠 톱 기계로 분할될 수 있습니다. 이 제품은 수평 밴드가 알루미늄 괴와 알루미늄 합금 둥근 봉을 줄이기 위한 절단기를 봤다는 것 입니다

수평선상 절단 장비의 사윙 골조는 수직 방향에서 또는 포인트의 스윙 방향에서 배열되고 톱 벨트가 톱니와 제조 공정에 있는 제품 수직을 유지하도록 40에 직각입니다.

1.1 설비명

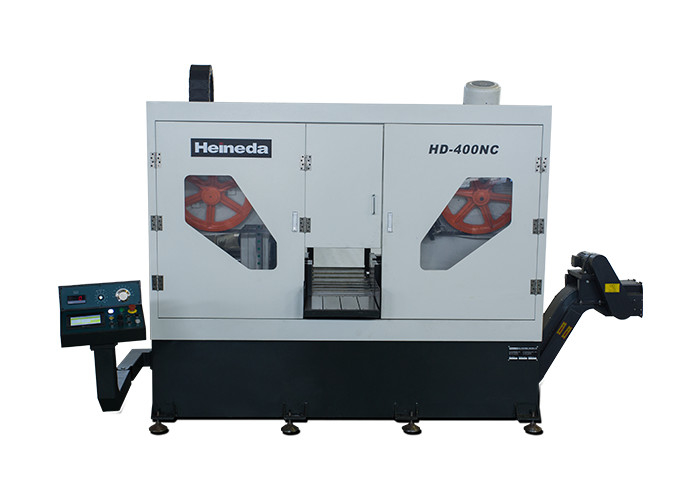

HD-400NC 환 봉 고속도 수평선상 지그자 재단 유니트

1.2 장치 이용

주로 알루미늄 괴와 알루미늄 합금의 농작물을 위해 사용됩니다.

1.3 제품 다양성과 상술을 톱으로 켜기

● 합금형 : 1 ×× -7 ×× 시리즈 알루니늄 합금

1.4 재단 유니트의 주요 특징

소재 소모 더 적은 / 소잉 효율 높은 것 / 운전은 낮은 / 안전 보호 전체 범위 / 에너지 절약의 비용이 듭니다. 환경 보호

1.5 에너지 매체 요구조건과 소비

● 에너지 배지 조건

전원 : 3상 교류 전력

전압 : AC380V ± 10%

주파수 : 50Hz ± 2%

● 압축된 공기 : 일반적 산업적 압축된 공기

기압 : 0.4 MPa ~ 0.6 MPa (설비 자체 공기 공급원 액세스 포인트가 압력 조절 필터를 가지고 있습니다)

항공 교통 : ≥ 3 m3 / Ｈ

공기청정도 : 여과와 건조

● 장비 작동 환경조건

가장 높은 대기 온도 : 45 'Ｃ

최소 대기 온도 : -10 'Ｃ

상대 습도 : <67>

● 에너지와 미디어 소모 (에너지의 소비와 장비의 정상 작동 동안 미디어가 표 2-1에 나타납니다)

이론에 의해 계산된 표 2-1 에너지와 미디어 소모

일연번호	프로젝트 설명	유닛	소모	사용	기록
1	전기	킬로와트시	40	전원 공급기	AC 380V 50Hz
2	압축된 공기	M3 / Ｈ	3	각도 냉각과 알루미늄 단속과 의견이 일치했습니다	일반적으로 압축 공기
3	냉각유	ML / Ｈ	40	테이프 냉각을 톱으로 켜세요	아쿠-루베 냉각유

장비의 주요 기술적인 매개 변수

일연번호	최대 소잉 능력	400 (밀리미터)
1	소러스 지름	φ700 Ｘ 2는 (밀리미터)를 둥글게 합니다
2	톱 속도	500 ~ 2000 Ｍ / 분 (가변 주파수 속도)
3	소도 공급속도	100 ~ 2000 밀리미터 / 분 (소잉 재료와 상술에 따라 조정됩니다)
4	테이프 사이즈 밀리미터를 톱으로 켜세요	7050L × 34W × 1.1t (경질 합금이 봤습니다)
5	두께 밀리미터를 줄이기	≤ 2
6	경사를 잡으세요	≤0.5 '
7	정확도 밀리미터를 고치는 길이	± 1
8	소잉은 평평한 밀리미터가 아닙니다	<>
9	스트립 삶 m2를 톱으로 켜세요	50-150
10	조도 μm을 톱으로 켜세요	≤ 50
11	/ 분 비율 cm2를 줄이기	500 ~ 1500 (효력 단위를 줄이면서, 단위 시간 이내에 단면적을 단절시킵니다)
12	음향지수	≤ 85dB
13	테입형을 톱으로 켜세요	한 개의 거짓말하는 유압 조임기 / 완화
14	삽입 모드	유압 구동
15	일하는 단락 지반 높이	770 밀리미터

장비 실행 표준

일반적 기술 상태 GB / Ｔ 9061-2006을 줄이는 금속

JB / Ｔ 9873-1999를 용접하는 금속 절삭을 위한 일반적 기술 상태

수평 테이프는 베드 파트 2 매개 변수 JBT4318.2-2002를 봤습니다

수평 테이프는 베드 부품 3 확도 시험 JBT4318.3-2002를 봤습니다

수평 테이프는 베드 4 부 기술 상태 JBT4318.4-2002를 봤습니다

유압 시스템 JB를 / T10051-1999로 잘라주는 금속을 위한 일반적 기술 상태

산업용 기계류와 전기 장비, 일반적 기술 상태 GB / Ｔ 5226.1의 첫 번째 부분

기계 안전성 보호 GB 16454

전기 시스템 GB 5226.1

장비 다양한 기구의 모든 부품과 다양한 기구가 모든 부서 (Si) 부서입니다 ; 장비의 주성분은 기계적, 전기적이고 전자 장치를 포함하고 믿을 만한 안보가 실수 또는 우연한 사고 피해를 막기 위해 보증한다는 것 입니다.

장치 구성과 특성 서술

일반적 기술 상태 GB / Ｔ 9061-2006을 줄이는 금속

JB / Ｔ 9873-1999를 용접하는 금속 절삭을 위한 일반적 기술 상태

수평 테이프는 베드 파트 2 매개 변수 JBT4318.2-2002를 봤습니다

수평 테이프는 베드 부품 3 확도 시험 JBT4318.3-2002를 봤습니다

수평 테이프는 베드 4 부 기술 상태 JBT4318.4-2002를 봤습니다

유압 시스템 JB를 / T10051-1999로 잘라주는 금속을 위한 일반적 기술 상태

산업용 기계류와 전기 장비, 일반적 기술 상태 GB / Ｔ 5226.1의 첫 번째 부분

기계 안전성 보호 GB 16454

전기 시스템 GB 5226.1

장비 다양한 기구의 모든 부품과 다양한 기구가 모든 부서 (Si) 부서입니다 ; 장비의 주성분은 기계적, 전기적이고 전자 장치를 포함하고 믿을 만한 안보가 실수 또는 우연한 사고 피해를 막기 위해 보증한다는 것 입니다.

장치 구성과 특성 서술

장비 조성물 프로파일 :

장비가 소잉으로 구성되 라고 테이프가 봤고, 수력이 시스템, 톱 테이프 냉방 윤활 장치, 칩 컨베잉 장치, 안전이 보호합니다, 한 전기적이고 자동화 제어 시스템과 기타 등등.

3.1 톱날형 톱날절삭 기계

● 벨트 톱은 기지, 소잉, 절단용 휠, 송신 위치, 공급 시스템, 베드 부분, 테이프 인장 기구, 팔과 좌우 가이드 휠 메커니즘으로 구성됩니다.

● 토대와 소잉 부분 : 블레이드는 용접되고 강철 시트로 대접받고, 내화에 뒤로 치료됩니다. 표면 샌드블래스트 가공 처리, 정밀 기계가공, 좋은 구조설계, 아름다운 외양 ;

● 절단용 휠 부문 : 그것은 수입된 단단한 알루미늄 판 (7075-T61)로 만들어지고, 완성되고 림이 가방 가황 고무를 통하여 통과됩니다. 그것은 동작 소음을 감소시킬 수 있습니다 ; 매끄럽게 그리고 장수를 돌리면서, 절단용 휠은 매끄럽게 평형 수정으로 운영하고 있습니다.

● 전송 섹션 : 동시에 일어나는 풀리 구조에 의해, 데이통 변속 모터에 의해 가동되어 권력은 활동적 도르래로 전송되고 톱 벨트가 고속 운영입니다. 전송 효율은 높고 안정적입니다. 속도는 500-2000m / 분입니다, 속도 범위가 크고, 알루미늄 합금의 다양한 등급의 톱 절단에 적합할 수 있습니다 ;

● 공급 시스템 : 공급 시스템은 유압력에 의해 가동되고 공급속도가 0-2 Ｍ / 분입니다, 스텝리스가 규제를 가속시킵니다.

● 소도 상승 : 두배 틸트 컬럼과 리니어 슬라이드 구조물을 상승 궤도로 이용하시오 그러면 톱 테이프 드라이브 사이드와 톱 밴드 긴축 옆에 대한 이중 가닥 유도는 단일 스트랜드 가이드를 채택합니다. 리니어 슬라이드는 HGW45 / HGW35입니다.

● 베드 섹션 : 베드 테이블은 HT300으로 만들어집니다. 공급하는 것뿐만 아니라 자료를 위한 충분한 지지체는 봤습니다, 이로써 또한 일련의 고정 위치들을 위한 일련의 유압 클램프가 있다고 소잉이 안정적이라는 것을 보증하기 위한 자료 타격이 소잉을 규정합니다.

● 톱 인장 기구 : 인장 기구가 인장 값을 드러내고 깨진 밴드 보호를 갖 전기 접속 압력계를 사용하여, 수압 구동유압식 기동에 의해 가동되는 것을 봤습니다 ;

● 소밴드 안내 장치 : 소밴드 가이드의 좌우로 그룹을 사용하세요. 가이드 휠의 각 그룹은 4 조정할 수 있는 가이드 롤러를 첨부했습니다, 차륜 소재가 합금 구조용 강철 (15CrMo)로 만들어집니다, 표면 탄소 처리된 급랭, 견고성 50-55 로크웰C경도가 잘 내마모성이고 뒤로 톱에서 텅스텐 강철 링이 있다고 게다가 가이드 정확도를 보증하면서, 스트립 섹션이 연마로 치료되며, 그것이 소잉 동안 충분한 지지체를 톱 테이프에게 제공할 수 있고, 톱 테이프 진동의 효력을 감소시킬 수 있습니다. 가이드는 의미하고 고정 팔과 이동 암에 설치되고, 구조물을 조정하도록 설계되고, 고정된 육군이 필수적인 것 고안되고, 슬라이더에 설치되고 2 행이 기지와 고정된 육군 무기 하에 연결되도록, 소잉이 자주 감소하고 있다는 것을 보증하기 위해 충분한 지지체를 제공하기 위해 안정틀 구조물을 형성하세요, 진동을 감소시킬 수 있습니다.

● Fully automatic feeding system: Fully automatic form sawing machine with feeding bed, with 1 group of hydraulic clamps on the feeding bed, after feeding, the pad clamping material, by the hydraulic cylinder driving the feed clamp on its track Feed function and can be fed multiple times. The advantage is that fully automatic fixing is uncontrolled, no need for manual intervention. Defective accuracy ± 1 mm.

3.2 유압 시스템

● 서비스 대상 : 톱 밴드는 긴장되고 사윙으로, 고정시키는 것, 자동 피드 메커니즘.

● 주요 특징 :

독립적 펌프장, 집중화된 솔레노이드 밸브 제어.

호스 연결 뿐 아니라 강관은 연결되고 압력 손실이 효과적으로 감소됩니다.

● 주요 기술적인 매개 변수 :

시스템 압력 7MPa

동작 압력 5-6MPa

작동 매체 ISO46 반대론자 공장 작동유

온도 10 'Ｃ -55 'Ｃ로 일하세요

냉방 모드 바람 냉각기

≤80dB를 퍼뜨리세요

3.3 테이프가 윤활화 장치를 냉각시키는 것을 봤습니다

가스 형태 에어로졸계 냉각 디바이스의 ● 입양.

● 그것은 주로 오일 탱크와 공기 펌프, 펄스 제어기들, 노즐, 솔레노이드 밸브와 기타 등등으로 구성됩니다.

● 장치가 압축된 공기에 의해 가동된 후, 혼합된 후 유막을 제작하기 위해 표면의 표면을 만드는 톱 벨트의 톱날 부분을 분사하는 공기와 냉각유가 이로써 고효율과 표면 고정밀도를 보증하면서, 삭감 동안 발생된 열을 빨리 분배합니다.

2가지 특징 : 균일한 스프레이, 좋은 냉각 효과는 톱 성능을 개선합니다

절단 블레이드의 유효 수명을 향상시키세요

소잉 표면의 평활도를 향상시키세요

칩 시스템의 웨어를 감소시키세요

냉각유는 논-톡식과 무해한 식물 추출입니다

3.4 장치를 운반하는 칩

● 절단 장비의 내부는 알루미늄을 잡고 승강기에 밖에 미끄러지기 위해 슬라이더를 이용합니다.

● 소잉 지역은 박판 금속 유도와 보호를 사용하고 톱의 줄인 알루미늄이 그렇게 하기 위해 도입됩니다

3.5 안전 보호

● 필수적 보호가 알루미늄 헬리콥터와 유무 물 튀기는 소리 오염을 방지합니다.

● 차폐 전후에 유지 도어가 있으며, 그것이 톱 벨트의 매일 유지 관리와 대체에게 편리합니다. 증가하는 모든 유지 도어는 스위치를 제한합니다, 문이 모든 PLC 출력 전력 공급을 엽니다. 동시에, 경보 신호는 터치 스크린에 디스플레이되고 상응하는 스위치에 해당합니다.

3.6 전기적이고 자동화 제어 시스템

● 플로어 스탠딩 전기 제어 상자, 독립적 로드와 즉시 정지 확인 버튼

● 제어 캐비넷 권력 AC : 380V / 50Hz 3상 4 라인 DC : 24V

● 생산 과정 파라미터 입력, 인간-기계 인터페이스를 위해 프로세스 컨트롤과 프로그램 가능한 인간 (HMI) 인터페이스를 수행하기 위한 사용하는 프로그램 가능 제어기 (PLC)는 매개변수 설정, 데이터 디스플레이, 중요한 데이터 암호 보호, 장애 경고, 고장 디스플레이, 장애 진단 기능을 가지고 있습니다.

● 장치는 매뉴얼이고 자동 제어 기능을 가지고 있습니다.

● 장치의 운영 디스크 버튼은 방수된 쉐나이더 버튼을 사용하고, 방진의, 기호 명령이 있다고 그것을 제외하고, 색을 안에 드러냈습니다.

● 예약된 컴퓨터 통신 포트.

● 분리 설계는 전기 콘트롤 박스로 (방수 처리합니다)

7.5 장비 작업 환경 : 다음과 같은 작업 환경에서 장기간 안정성을 위해 공작 기계류가 요구됩니다.

7.5.1 전원 : AC380V ± 10%, 50Hz ± 1 Hz.

7.5.2 대기 온도 : 5 ~ 40 'Ｃ.

7.5.3 상대 습도 : <85>

7.5.4 압축 공기 압력 : 0.5 ~ 0.8 MPa.

7.6 설비 확보

7.17.1 장비는 과부하 방지, 개인 보안 장치와 비상 정지 버튼을 갖.

7.17.2 장비는 고장 없이 16 시간 이상 이용 가능하여야 합니다.
