| 기계 브랜드: | HEINEDA | 절단 용량: | 400mm |
|---|---|---|---|
| 톱질 능력: | 폭 400mm, 높이 400mm | 정확성: | ±0.1mm |
| 재료 호환성: | 강철, 알루미늄 및 기타 금속 절단에 적합합니다. |

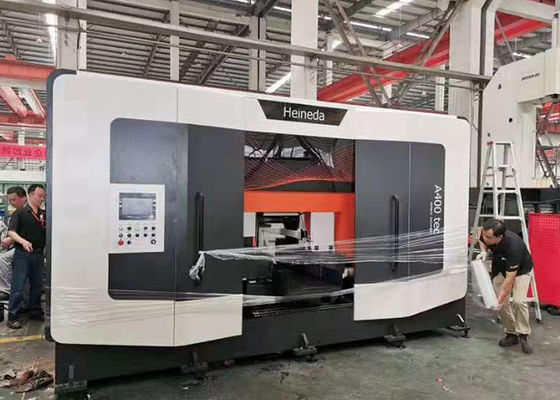

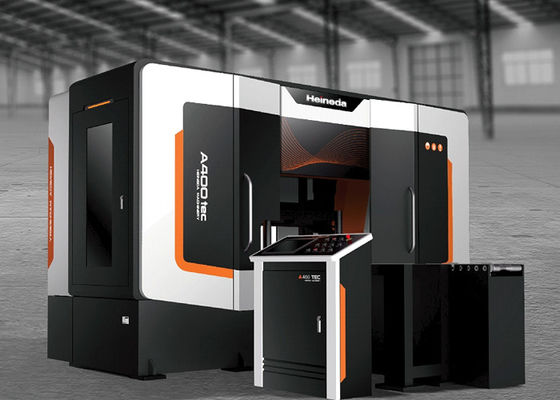

A-400tec는 알루미늄 및 다른 비철금속 둥근 잉글릿 (바) 을 톱하기 위해 특별히 설계된 완전 자동 고속 수평 밴드 톱입니다.항공우주에서 대용량 재료 처리에 적합합니다., 자동차, 곰팡이 및 압축 산업.
이 모델은 자동 공급, 길이 설정 및 절단 기능을 갖추고 있으며, 연속 생산 환경에서 안정적이고 빠른 절단 성능을 달성합니다.대량 생산을 하는 기업에 특히 적합하도록.
|
카테고리
|
매개 변수
|
기술 자료
|
|
소재 사양
|
합금 종류
|
알루미늄 및 알루미늄 합금 (1XXX7XXX)
|
|
제품 사양
|
바 직경
|
Φ80·Φ430mm
|
|
제품 길이
|
제품의 길이가
|
5mm~700mm
|
|
성능 데이터
|
절단 능력
|
430mm
|
|
|
컨베이어 속도
|
500~2500m/min
|
|
|
먹이율 절감
|
100~1000 mm/min (조정 가능)
|
|
|
길이 정확성
|
±0.3mm
|
장비의 크기와 발자국
절단 주 단위: 주체 길이는 약 4.5m, 폭은 약 2.5m (기반 도면에 따라).
설치 공간: 검사, 청소 및 안전한 통과를 위해 장비 주변에 ≥1.0m의 운영 및 유지 보수 공간이 예약되어야 합니다.
위의 차원은 공장 공간 평가에만 적용됩니다. 최종 설치 차원은 양측이 확인 한 기초 배열 도면을 기반으로됩니다.
|
항목
|
설명
|
|
주 절단 기계
|
절단 능력 400mm, 자동 공급, 고정 크기와 통합 절단 시스템.
|
|
수압 시스템
|
독립적인 수압 스테이션은 벨트 긴장 메커니즘과 수압 구성 요소에 전력을 공급합니다.
|
|
벨트 냉각 및 윤활 시스템
|
건조 공기 냉각 시스템을 사용하여 벨트 접촉 부위를 냉각하고 윤활합니다.
|
|
전기 및 자동 제어 시스템
|
PLC, 제어 캐비닛, 장비 제어 및 상태 표시를 위한 인간-기계 인터페이스로 구성됩니다.
|
|
칩 수집 시스템
|
정류기 수집 시스템을 사용하여 절단 과정에서 생성된 금속 칩을 수집합니다.
|
작동 과정은 다음과 같습니다.
- 공급 단계: 원자재는 수동으로 공급 롤 컨베이어 부위에 공급됩니다. 측면 클램핑 장치는 자동으로 물질을 클램프하고 절단으로 밀어냅니다.
- 머리 절단: 머리의 길이를 수동으로 측정하고 절단합니다. 절단 후 머리는 제거되고 완성품의 자동 절단 작업이 시작됩니다.
- 포지셔닝 스테이지: 길이 설정 메커니즘은 작업 조각을 설정 된 길이 위치로 밀어 넣고 서보 시스템은 정확한 포지셔닝을 완료합니다.
- 클램핑 스테이지: 선조 및 후조 클램핑 장치가 동시에 작동하여 작업 부품을 안정적으로 눌러줍니다.
- 절단 단계: 절단 프레임은 설정 된 공급 속도에서 내려가고, 밴드 절단은 절단을 완료하기 위해 높은 속도로 실행됩니다.
- retraction 단계: 사전 절단 클램프는 약간 후퇴, 절단 프레임은 원래 위치로 돌아가기 위해 위로 이동하고, 절단 밴드 냉각 시스템은 지속적으로 물질을 식히기 위해 안개를 뿌립니다.
- 배출 단계: 최종 제품 및 폐기물은 후속 작업에 수동으로 처리됩니다.
- 사이클 단계: 시스템은 자동으로 절단 수와 나머지 재료 길이를 결정하고 다음 사이클로 계속됩니다.
완제품은 자르는 과정에서 지속적으로 자동으로 작동하며 수동 개입이 필요하지 않습니다.
왜 우리 를 선택 합니까?
제품 소개
기술 서비스 및 보증
- 판매자는 계약 장비에 대한 평생 기술 지원을 제공합니다.
- 제품 보증 기간은 수령 및 배달 날짜부터 12 개월입니다.
- 보증 기간 동안 품질 문제가 발견되면 (중국 본토 이외의 지역에 대한 특정 시간 프레임은 협의해야합니다): 24 시간 이내에 응답,48시간 이내에 현장 직원 발송서비스
직원들은 오류가 해결되기 전까지는 현장을 떠나지 않습니다. 장비 오류는 도착 후 7일 이내에 해결됩니다.
- 보증 기간을 넘어서 판매자는 장기적으로 예비 부품과 기술 지원을 제공하고 소비 부품을 비용 가격으로 공급합니다.
