| 방식: | VH500 | 사윙 능력: | 스로트 높이 : 400 밀리미터, 흡입구 깊이 : 580 밀리미터 |
|---|---|---|---|
| 수력 원동기: | 0.75 KW (대만) | 밴드 모터를 톱으로 켜세요: | 11KW TECO |
| 벨트 텐셔닝 방법을 톱으로 켜세요: | 수력 자동 텐셔닝 | 톱 수직 상태: | ≤0.5mm |
| 강조하다: | 자동 수직 밴드 시 CNC,금속을 위한 cnc 수직 띠톱,전기 제어 시스템 수직 밴드 시그 |
||
VH500 고속 수직 밴드 톱 기계 밴드 톱 기계
장비 개요
정밀 절단 기계 설계자 공급업체로 알려진 Heineda는 전통적인 장비에서 발전했습니다.반자율 제어 기계에서 자동 디지털 제어 기계까지 100종 이상의 자체 연구 및 개발 장비가 있습니다.알루미늄의 정밀 절단 기계의 제조에서, 하이네다 제품은 중국 본토 시장에서 항공, 군사 및 민간 장비 제조업체의 롯데로부터 인정을 받았습니다.
모델: VH500 고속 수직 밴드 톱
▲ VH는 한티안 회사의 수직 밴드 톱기 모델의 약자입니다.
▲ 500은 자르는 기계의 자르는 용량을 나타냅니다.
최대 절단 높이 Φ400mm
최대 톱니 너비 500mm
최대 절단 목 깊이 580mm입니다.
작업판의 범위 내에서 클램프가 추가되면 대각선 절개를 수행 할 수 있습니다.

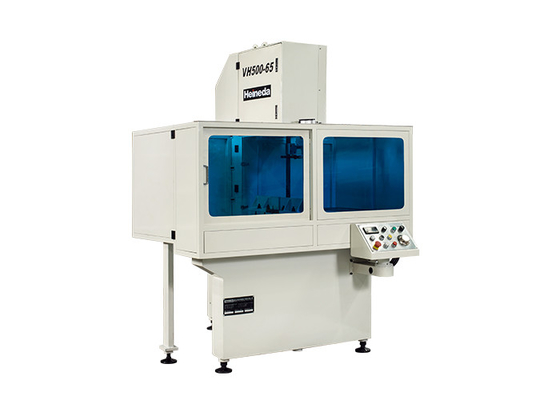

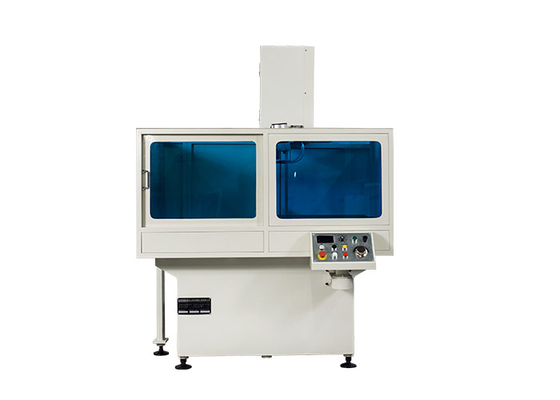

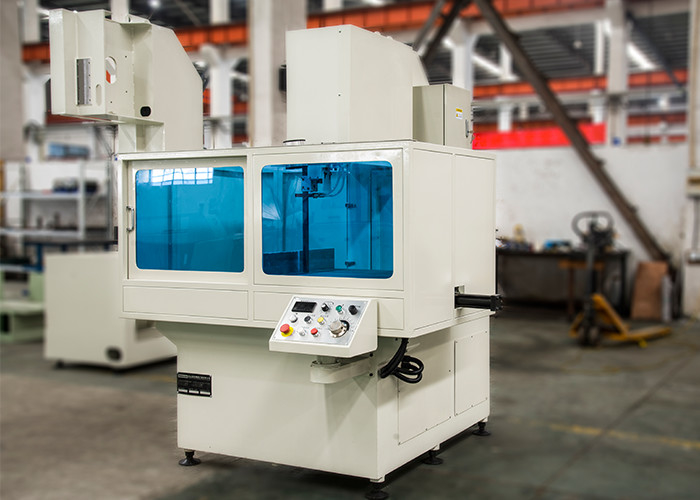

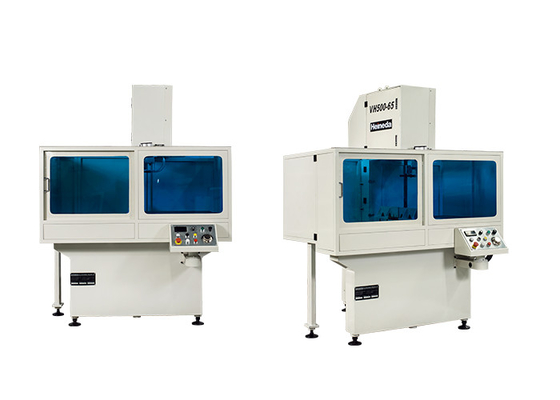

장비 렌더링
주요 기술 매개 변수
| 프로젝트 이름 | VH500 고속 수직 밴드 톱 |
| 절단 용량 | 목높이 400mm 목 깊이 580mm |
| 톱 벨트 속도 | 500~2000m/min (주파수 변환 속도 조절) |
| 톱밴드 사양 | 34 너비 X 1.1 두께 X5560 길이 (mm) |
| 톱 벨트 팽창 방법 | 수압 자동 팽창 |
| 톱 벨트 가이드 방식 | 조정 가능한 롤 클램핑, 원프렌스 강철 뒷지판 |
| 톱 릴리 사양 | 지름 630, 7075T651, 단단한 애노이드 |
| 톱 활 사양 | Q235 철강판 그룹 용접, 스트레스 완화 처리, 정밀 가공, 무게 약 2톤 |
|
톱밴드 모터 |
11KW TECO |
| 수압 모터 | 0.75 KW (타이완) |
| 톱 벨트 냉각 방법 | 거의 건조한 공기 압력 오일 안개 냉각 시스템 |
| 수압유 용량 | 50L (독립 수압 역) |
| 전력 요구 사항 | 380V X 3단계 X 50Hz |
| 배포 상자 | 독립 분배 상자 (IP55) 는 기계 옆쪽에 위치합니다. |
| 작동 상자 | 기계의 설계 및 앞면, 버튼과 속도 조절 단추로 작동 |
| 시어 수직성 |
≤0.5mm |
| 정확성 평면성 |
≤0.5mm |
장비의 구성 및 특성
띠톱은 주로 톱 프레임, 베이스, 톱 바퀴, 변속기 부품, 톱 벨트 안내 바퀴 그룹, 폐기물 컨베이어, 수압 시스템 및 전기 제어 시스템으로 구성됩니다.
수직 밴드 사 VH500의 주요 부품 설명
밴드 자르는 주로 자르는 프레임, 자르는 바퀴, 전송 부분, 자르는 벨트 안내 바퀴 그룹, 폐기물 컨베이어, 수압 시스템 및 전기 제어 시스템으로 구성됩니다.
톱니바퀴 부분은 7075T6 뻗은 알루미늄 판으로 만들어졌습니다. 가공 후 동적 균형에 의해 수정됩니다. 좋은 성능, 높은 기계적 특성,고속과 높은 팽창 부하에 견딜 수 있습니다..
변속기 부분은 TECO 주파수 변환 모터에 의해 가동되어 활성 롤레이를 회전시키고, 이로 인해 톱 벨트를 고속으로 가동합니다.본 벨트의 속도는 모터의 출력 회전을 제어하기 위해 주파수 변환기에 의해 조정됩니다, 디지털 미터에 의해 표시됩니다.
톱 벨트 휠 세트 베어링과 키 부품 베어링은 모두 NSK 제품으로 만들어졌습니다.
이동 스위치는 긴장이 비정상적인지 감지하는 데 사용되며, 기계가 비정상적 인 경우 자동으로 멈추게됩니다. 수동 바퀴는 전자기 브레이크를 채택합니다.비정상성이 발생했을 때, 안정적인 압력은 브레이크 디스크에 작용하여 사그 바퀴의 회전을 제어합니다.
수압 부품은 독립적인 펌프 스테이션을 채택하고 중앙 집중식 전자기 밸브에 의해 제어됩니다. 전자기 밸브는 모두 타이완 제품으로 만들어집니다.튜브로 연결해야 하는 부품을 제외하고, 그들은 모두 압력 손실을 효과적으로 줄이기 위해 철강 파이프에 의해 연결되어 있습니다.
톱 기계의 전송 메커니즘은 진동을 최소화하고 톱 벨트가 쉽게 깨지지 않도록 정확하게 균형을 맞추고 수정됩니다.
톱 밴드의 안내 부분은 클램핑 롤러를 채택합니다, 하나는 상단에 세트되고 다른 하나는, 롤러는 합금 강철으로 만들어졌으며 표면 질소 처리를 한 후 정밀 밀입니다.고 정밀도와 좋은 마모 저항성.
폐기물 운반기의 구동 롤러는 정상적인 사용 중에 깨지지 않도록 단단한 샤프트로 설계됩니다.롤러 베어링은 알루미늄 칩의 침입을 방지하고 서비스 수명을 향상시키기 위해 양면 밀폐 베어링을 채택합니다..
하이네다 서비스
계약 장비로 생산된 제품의 경우, 하이네다는 장비의 품질을 확인하고 테스트하기 위해 고객과 협력합니다.
부품 창고 설립
공장 내 서비스 도입
정기 무료 방문 서비스
완성된 턴키 프로젝트 (프로세스, 관리, 유지보수, 교육, 생산)
3단계 유지보수 시스템을 구축해
무료 소프트웨어 업그레이드 서비스
예비 건설 계획 제안
여러 가지 특허 인증서를 취득했습니다.
