제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | HL-12BNC | 농작물 폭: | 3800 밀리미터 |
|---|---|---|---|
| 주요 부분은 샤프트 직경을 봤습니다: | Ø 38 밀리미터 | 걸어다니는 인버터 모터: | 1.5KW |
| 자동 피드 모터: | 교류 3kw | 지반 높이로부터의 작업실: | 1130 밀리미터 |
| 전압: | 380V / 50HZ | 스트루스트는 지름을 봤습니다: | Ø460mm |
| 강조하다: | 컴퓨터로 제어되는 자동 절단기,알루미늄 판 자동 절단 기계,컴퓨터로 제어되는 자동 절단 기계 |
||
HL-12BNC 컴퓨터 알루미늄 판 절단 기계 자동 절단
설명
모델: HL-12BNC 컴퓨터 알루미늄 판 절단 기계
▲ HL는 하이네다의 알루미늄 판 절단 기계의 모델을 나타냅니다.
▲ 12는 알루미늄 판 절단 기계의 크기를 나타냅니다, 12는 3800 mm를 절단 할 수 있습니다.
▲ BNC는 완전 자동 모델의 알루미늄 판 톱기입니다.
기술 사양 및 매개 변수
| 모델 | HL-12BNC | |
| 절단 길이 | 3800mm | |
| 톱니 톱니 | 작물 너비 | 3800mm |
| 최대 절단 높이 | 120mm | |
| 가장 높은 절단 날개 | 125mm | |
| 주톱 모터 | 15kW | |
| 톱니 | 워크 인버터 모터 | 1.5kW |
| 선행 속도 | 빠른 9m / min | |
| 후속 속도 | 빠른 17m / min | |
| 자동 공급 모터 | AC 3KW | |
| 공기 압력 | ≥5.0 kg/cm2 | |
| 바닥 높이에서 작업실 | 1130mm | |
| 기계 도구 모양 (길이 × 너비 × 높이) | 7100 × 7700 × 1980 | |
| 전압 | 380V / 50Hz | |
기계적 특성

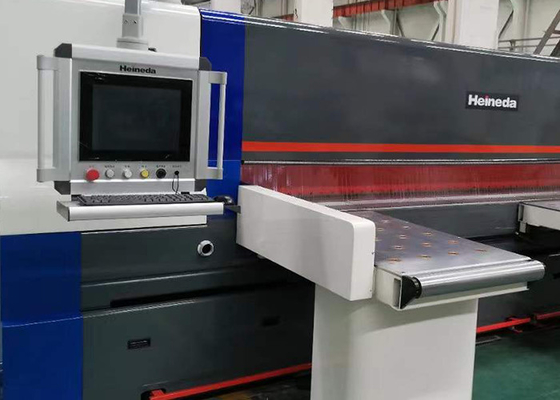

▲ 터치 방식 조작 화면:
110인치 터치 조작 화면
2대안적으로, 작업 벤치의 여러 세트를 설정 할 수 있습니다. 이는 양도에 편리합니다.
3가이드 입력 기능.
4오류 자발 감지 기능.
▲ 작업 클립 좌석:
1작업 클램프의 양면 베드 레일은 용접철 빔으로 구성됩니다.그리고 기어와 래프트 드라이브는 단단한 크롬 레일과 다른 측면을 접착하는 동안 기어와 치아 줄 드라이브로 접착됩니다., 그리고 자기 릴리어는 두 배 비율로 정밀한 정도에 도달합니다. 감소와 2 kW의 일일 서보 모터 정밀과 빠른 드라이브 위치, 최대 속도는 1 분당 6 미터에 도달합니다.
▲ 압력 빔 구조:
1. 통합 압력 빔 구조, 기어 스트립 및 실린더 일치 채택, 균일하게 롤링 빔을 드라이브, 압력은 절단 중앙 라인의 양쪽에 균일하게 분포,그리고 스트립은 압력 빔의 바닥에 설치되어 언론을 피하기 위해, 정밀 절단 품질을 보장하는 손상 된 작업의 표면을 누르십시오.
▲ 톱:
1. 상부와 하부 평행 선형 슬라이드 레일을 채택, 효과적으로 절단 운동의 얽힘을 줄이고, 거대한 움직임의 부드러움을 향상,그리고 효과적으로 최고의 절단 라인 정확성을 달성하기 위해 움직임의 전환 흔들림을 줄입니다.
2주요 톱니 모터 20HP (15 kW), 거대한 스쿠터는 2HP (1.5 kW) 가 변주 주파수 모터를 사용하며 속도 감소기와 정밀 기어 치아 행 드라이브, 오일 실린더와 주요 톱니,그래서 자르는 더 강력합니다., 전통적인 체인 드라이브를 피하는 트럭 톱, 압축, 등 생성.
3. 자르는 절단 위치 프로그램 너비 편집 설정에서 절단을 시작할 수 있습니다.
4톱니 아래에는 정사각형 탱크 관점이 배치되어 있으며, 서로 덮는 두 면의 필름이 있으며, 절단 끝까지 확장됩니다.먼지 탱크가 가장 높은 먼지 집단 효과를 달성하도록.
5자르는 스트로크는 1 분당 6 미터까지 절단하고 뒷면은 1 분당 7 미터까지 도달하며 작업의 높이는 패널 손잡이로 조정되지 않습니다.그리고 절단 속도 절단 시간에 변경 될 수 있습니다. 사용자는 자신의 본성에 따라 다른 선호 요구 사항을 조정할 수 있습니다.
▲ 주요 테이블:
주요 워크시트 또한 떠있는 테이블입니다. 구리 공기 드럼은 콜로이드 크롬 접착 판에 배치됩니다. 내구성이 향상되면,또한 노동자의 업무 효율도 향상됩니다..
▲ 발톱을 가로질러:
1작업 클립 번호 표준 구성: 12 지원 클립
2각 램은 레버 방법을 가진 실린더가 장착되어 있으며, 작업 대상을 당기는 경우 작업 재료가 시트를 클램프하는 것을 보장 할 수 있습니다.
▲ 먼지 방지
세그먼트 먼지 보호 조각은 먼지 배출을 효과적으로 억제하고 안전 보호를 달성 할 수있는 투명한 플라스틱 시트를 사용합니다.
▲ 전자 제어 상자 구성:
1모든 전자 부품은 타이완에서 구입됩니다.
2- 세르보 모터와 세르보 드라이브는 일본의 파나소닉입니다.
3인버터는 타이완의 영어 Waritatten입니다.
4전자 부품은 냉각 시스템이 전혀 필요하지 않습니다. 인기있는 전자 부품은 정기적으로 청소하는 한 먼지 침입에 대해 걱정하지 않고 시장에서 교체품을 구입할 수 있습니다.
▲ 전원 공급:
1전원 공급은 380V / 50Hz의 전압으로 산업용 3단계 전원 공급입니다.
▲ 공기 압력 공급:
1공기 압력을 5 ~ 6kg / cm로 사용
▲ 먼지:
1공급업체는 스크래퍼 탕덤 시스템을 제공하며 칩을 보장하기 위해 톱 기계와 동시에 설치됩니다.
2▲ 표준 장비:
1. 솔든 톱 블레이드: 탄화물 톱 블레이드 (알루미늄 판 특별).
2작업 클립: 12.
3떠있는 원자재: 1520mm x 500mm x 3.
4도구 상자에는 도구 1 그룹이 있습니다.
5- 주요 톱 모터는 기계에 배치되어 있습니다.
바닥을 차지하고 있습니다.
FAQ
Q: 제조사인가요?
A:예, 우리는 우리 자신의 공장을 가지고 있으며 우리는 경쟁력있는 가격으로 직접 판매를 약속합니다. 언제든지 우리의 공장을 방문하는 것을 환영합니다.
Q: 내 필요에 따라 기계를 얻을 수 있습니까?
A: 물론입니다. 우리는 OEM와 ODM를 받아들입니다.
질문: 이 기계를 처음 사용 중입니다. 조작이 쉽나요?
A: 기계와 영어 사용 설명서를 사용하는 방법을 보여주는 가이드 비디오가 있습니다.우리는 당신이 기계를 잘 사용할 수있을 때까지 당신을 위해 무료 전문 가이드를 제공 할 것입니다.
당신이 필요로 하는 기계를 찾지 못한다면, 우리와도 연락하는 것을 주저하지 마십시오. 우리는 당신에게 최선의 제안을 할 수 있도록 최선을 다할 것입니다.
