제품 상세 정보:
결제 및 배송 조건:
|
| 톱 벨트 속도: | 500~2000m/min (주파수 변환 속도 조정률) | 소잉 능력: | 스로트 높이 : 400 밀리미터, 흡입구 깊이 : 580 밀리미터 |
|---|---|---|---|
| 수력 원동기: | 0.75 KW (대만) | 밴드 모터를 톱으로 켜세요: | 11KW TECO |
| 벨트 텐셔닝 방법을 톱으로 켜세요: | 수력 자동 텐셔닝 | 톱 수직 상태: | ≤0.5mm |
| 강조하다: | VH500 CNC 수직 밴드는 봤습니다,CNC 수직 밴드는 380VAC을 봤습니다,수직 밴드는 기계 380VAC을 봤습니다 |
||
VH500 띠톱 고속 수직 띠톱 수직 띠톱
장비 개요
모델: VH500 고속 수직 띠톱
▲ VH는 하이네다사의 수직형 띠톱 기계 모델을 의미한다.
▲ 500은 톱질 기계의 톱질 능력을 나타냅니다.
최대 톱질 높이 Φ400mm;
최대 절단 폭 500mm;
최대 톱질 목 깊이는 580mm입니다.
작업대의 범위 내에서 클램프를 추가하면 대각선 절단이 가능합니다.

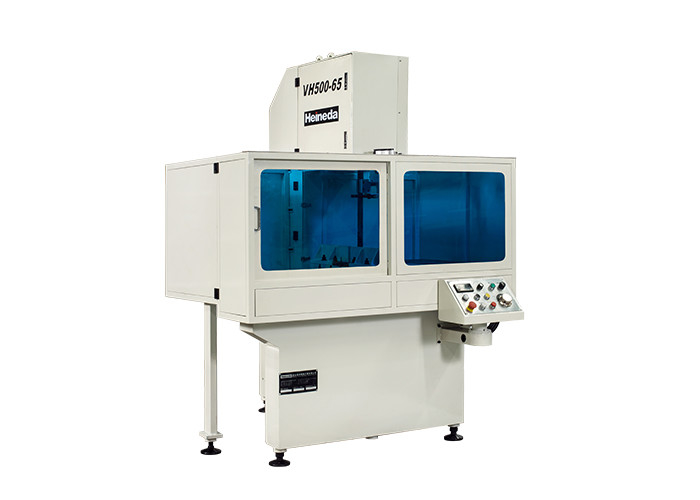

장비 렌더링
주요 기술 매개변수
| 프로젝트 이름 | VH500 고속 수직 띠톱 |
| 톱질 능력 | 목 높이: 400mm, 목 깊이: 580mm |
| 톱 벨트 속도 | 500~2000m/min(주파수 변환 속도 조절) |
| 톱 밴드 사양 | 폭 34×두께 1.1×5560 길이(mm) |
| 톱 벨트 장력 방법 | 유압 자동 장력 |
| 톱 벨트 가이드 방식 | 조정 가능한 롤러 클램핑, 톱 백 텅스텐 강철 지지대 |
| 톱 풀리 사양 | 직경 630, 7075T651, 경질 알루마이트 처리 |
| 톱 보우 사양 | Q235 강판군용접, 응력제거처리, 정밀가공, 중량 약 2톤 |
|
톱 밴드 모터 |
11KW 테코 |
| 유압 모터 | 0.75KW(대만) |
| 톱 벨트 냉각 방식 | 준건식 공기압 오일 미스트 냉각 시스템 |
| 유압 오일 용량 | 50L(독립 유압 스테이션) |
| 전원 요구 사항 | 380V X 3상 X 50Hz |
| 배포 상자 | 기계 측면에 위치한 독립 분배 상자(IP55) |
| 작업 상자 | 버튼과 속도 조절 손잡이로 작동되는 기계의 디자인과 전면 |
| 수직을 보았다 |
≤0.5mm |
| 정확도 평탄도 |
≤0.5mm |
장비 구성 및 특성
밴드쏘는 주로 톱 프레임, 베이스, 톱 휠, 변속기 부품, 톱 벨트 가이드 휠 그룹, 폐기물 컨베이어, 유압 시스템 및 전기 제어 시스템으로 구성됩니다.
수직 띠톱 VH500의 주요 부품 설명
띠톱은 주로 톱 프레임, 톱 휠, 변속기 부품, 톱 벨트 가이드 휠 그룹, 폐기물 컨베이어, 유압 시스템 및 전기 제어 시스템으로 구성됩니다.
톱날 부분은 경질 알루마이트 처리된 7075T6 스트레치 알루미늄 플레이트로 만들어졌습니다.가공 후 동적 균형으로 수정되어 성능이 좋고 기계적 특성이 높으며 고속 및 고 인장 하중을 견딜 수 있습니다.
변속기 부품은 TECO 주파수 변환 모터에 의해 구동되어 능동 풀리를 회전시켜 톱 벨트를 고속으로 구동합니다.톱 벨트의 속도는 모터의 출력 회전을 제어하기 위해 주파수 변환기에 의해 조정되고 디지털 미터에 의해 표시됩니다.
톱 벨트 휠 세트 베어링과 주요 부품 베어링은 모두 NSK 제품으로 만들어집니다.
트래블 스위치는 장력이 비정상인지 여부를 감지하는 데 사용되며 비정상적이면 기계가 자동으로 멈춥니다.패시브 휠은 전자기 브레이크를 채택합니다.이상이 발생하면 안정된 압력이 브레이크 디스크에 작용하여 톱 휠의 회전을 제어합니다.
유압 부품은 독립적인 펌프 스테이션을 채택하고 중앙 집중식 솔레노이드 밸브에 의해 제어됩니다.솔레노이드 밸브는 모두 대만 제품으로 만들어집니다.호스로 연결해야 하는 부분을 제외하고 모두 강관으로 연결하여 압력 손실을 효과적으로 줄였습니다.
톱질 기계의 전달 메커니즘은 진동을 최소화하고 톱 벨트가 쉽게 부러지지 않도록 정밀하게 균형을 맞추고 수정되었습니다.
톱 밴드의 가이드 부분은 클램핑 롤러를 채택하고 하나는 상단에, 다른 하나는 합금강으로 만들어지며 표면 질화 처리 후 정밀 연마되어 고정밀 및 우수한 내마모성을 제공합니다.
폐기물 컨베이어의 구동 롤러는 일반 사용 중에 파손되지 않도록 솔리드 샤프트로 설계되었습니다.롤러 베어링은 양면 밀봉 베어링을 채택하여 알루미늄 칩의 유입을 방지하고 수명을 연장합니다.
하이네다 서비스
계약 장비에 의해 생산된 제품에 대해 Hantian은 장비 인수 기간 동안 장비의 품질을 식별하고 테스트하기 위해 고객과 협력할 것입니다.
부품 창고 설립.
공장내 서비스 도입
정기 무료 재방문 서비스
완전한 턴키 프로젝트(프로세스, 관리, 유지보수, 교육, 생산)
3단계 유지보수 시스템을 구축합니다.
무료 소프트웨어 업그레이드 서비스.
예비 건설 계획 제안.
다수의 특허증 획득
