복합 판을 위한고 정밀도 CNC 둥근톱 머신 4300 밀리미터 소잉 길이

복합 판 구리 플레이트 소잉을 위한 CNC 정확성 둥근톱 머신

기술

소잉 장비의 작업대 패널은 특허 받는 디자인과 특수공정 기술을 채택하며, 그것이 효과적으로 절단 제품을 보호하고 포워드를 공급할 때 재료를 수박 겉핥기식으로 처리하고 뒤처지기를 회피할 수 있습니다 ;
꼬리 부분 자재를 줄이는 장비는 매우 꼬리 부분 자재의 폐기물을 제어하는 최단 80 밀리미터에 제어됩니다 ;
그것은 집진을 채택하고, 5S 관리에 대해 편리한 알루미늄 칩에 더 잘 수집하기 위해 완전히 둘러싸인 보호 커버와 협력하고, 효과적으로 20 데시벨이상 소잉 소음을 감소시킵니다. 그것은 저잡음 알루미늄 프로파일 절단 장비입니다 ;
축 정확도는 0.005 밀리미터 내에 포함되고, 정확도를 줄이는 제조 공정에 있는 제품이 안정하게 ±0.1mm 이내에 제어되고, 초박막형이 블레이드가 재료를 구하기 위해 적응되는 것을 봤습니다 ;
수입된 스퀘어 볼 리니어 가이드들은 공급을 위해 사용되고 소잉 처리의 안정성을 보장하기 위해 피딩되고 있습니다 ;
장비 모터는 모터에 대한 부수적인 파손을 막기 위해 과열과 과부하 보호 기능 장치로 설치됩니다.

재료를 줄이는데 주로 적합합니다
다양한 알루미늄 프로파일, 알루미늄 관, 알루미늄봉, 문과 창문 코너 코드, 광기전성 코너 코드, 알루미늄 주물, 구리 부분, PVC와 다른 재료를 처리하기

• 자동 원형톱 기계의 제어 인터페이스는 터치 스크린과 조작 패널을 보통 갖추고 있는 PLC를 기반으로 HMI 기술에 의해 개발된 운영 체제를 도입합니다. 맨 머신 인터페이스를 사용할 때, 운영이 물질의 생산과 크기, 프로세싱 분량, 기타 등등과 같은 매개 변수를 입력하는 한 시스템은 자동적으로 절단 블레이드의 속도, (커팅 스피드) 이빨 당 공급의 양과 입력 매개 변수에 따른 다른 복소수 파라미터와 같은 복소수 파라미터를 조정할 것입니다. 운영자에게 단순한 시공 방법을 제공하기 위해.
• 원형톱의 이런 유형은 높은 안전을 가지고 있고, 일반적으로 완전히 둘러싸인 주에서 일합니다. 그것은 언제 결점이 있는지 막고 자동적으로 경보할 수 있으며, 그것이 사상자와 장비 손실을 피할 수 있고 동시에, 공정 효율이 매우 높습니다.
• 장비가 안정적인 작동을 즐기도록 기계 구조는 무거운 -의무 구조에 있습니다.
• 소잉 토대는 옆 서스펜션 구조에 있습니다 ; Ｇ 리데 장치는 두배 -가로행 롤러형 곧은 가동 레일로 배열됩니다.
• 소잉 토대의 진행에서, 분쇄 기어, 랙과 서보 모터는 소잉 속도의 호환성을 과르안테에테 준비됩니다.
• 재료가 소잉에 집어넣지 않도록 압접체 후드는 전체적인 설계에 있습니다.흡상관은 보유됩니다 ; 대전력 흡진장치는 배열됩니다.
• 피오팅 롤러를 제외하고, 구대 위의 다른 모든 내용은 자료의 스크래치를 피하기 위한 크롬 -플이티드스틸 플레이트로 만들어집니다.
• 공기 압력 구동과 클램핑으로서의 중단된 공급 클램프 갈고리 발톱 조수석.
• 공급 장치의 운전자는 서보 모터 + 기어 앤드랙의 구조에 있습니다.
• 소잉 토대는 유압력에 의해 올려집니다 ; 상승적 헤이트어브 사윙블레이드는 플레이트 두께에 셋업어코드링.

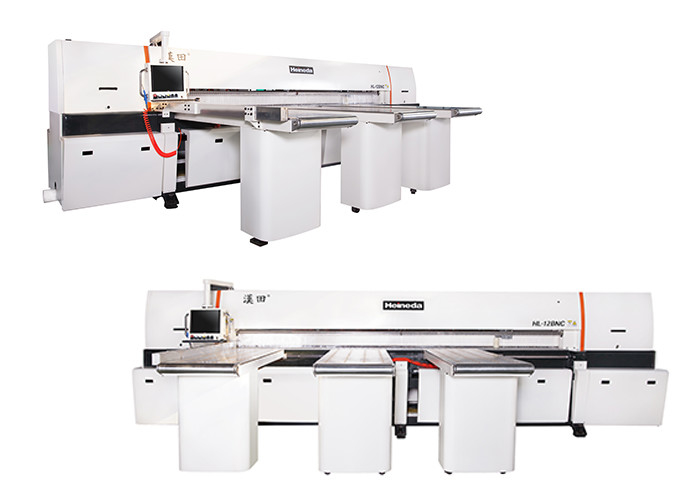

모형을 만드세요 : HL-12BNC 컴퓨터 알루미늄 판 절단 장비

▲ HL은 알루미늄 판 절단 장비의 모델을 하이네다에서 표현합니다.

▲ 12는 알루미늄 판 절단 장비의 크기를 대표합니다, 12가 톱날형 3800 밀리미터일 수 있습니다.

▲ BNC는 완전 자동 모델을 위한 이 알루미늄 판 절단 장비를 대표합니다.

업체 정보
정확한 절단 장비 계획 공급자로 알려져 하이네다는 전통 장치, 세미 자동 조종 기계에서부터 자동 디지털 제어 기계까지 데베루페드와, 100개 종류의 셀프 -조사된 앤드데베로페드 장비 위에 소유하고 있습니다. 알루미늄의 정확한 소잉 기계의 제조에서, 하이네다 제품은 중국 본토 시장에서 한 단의 항공, 군과 시민 장비 제조사들로부터 원리그니션을 가지고 있습니다.

수많은 특허 증명서를 획득됩니다

기술적 요구와 매개 변수

기계적 특성

▲ 접촉 유형 작동 화면 :

1. 터치 10 인치 작동 화면.

2. 선택적으로, 작업대의 여러가지 세트는 설정될 수 있으며, 그것이 이양에게 편리합니다.

3. 가이드 입력 기능.

4. 결점 쎌프 디텍션 기능.

▲ 작업 클립 자리 :

1. 재료 클램프의 2측 베드 레일은 용접강 보로 구성되고 경질 크롬 철도와 건너편을 도금처리하는 동안 장비와 부대 드라이브가 장비와 치아열 드라이브로 도금되고 마그네틱 자가 교차비에서 정밀 정도에 도달합니다. 감소와 2 kW 매일 서보 모터 정확성과 빠른 거리 위치설정으로, 최대 속도는 1분에 6 미터에 도달합니다.

▲ 압력 빔 구조 :

1. 필수적 압력 빔 구조, 장비 스트립과 실린더 정합을 채택하고 한결같게 요동빔과 압력을 운전하고 한결같게 줄인 심묵에서 양쪽과 스트립 거리에 분배되고 프레스, 언론을 피하기 위한 압력 보의 바닥에 설치됩니다 품질을 줄이는 정확성을 보증하는 손상된 작업의 표면.

▲ 톱 :

1. 상부 및 하부 평행한 리니어 슬라이드 철도를 채택하고, 효과적으로 소잉 움직임의 인터로킹을 감소시키고, 거대한 움직임의 평활도를 강화하고 최고 절단 라인 정확도를 달성하기 위해 움직임의 흔들리는 이동을 효과적으로 감소시키세요.

2. 주요 부분은 모터 20HP (15 kW)를 보 그래서, 거대한 스쿠터가 속도 저감기와 2HP (1.5 kW) 가변 주파수 모터와 정확성 기어 톱니 가로행 드라이브, 유압원통과 주요 톱을 사용하 그래서, 톱이 더 강력합니다, 전통적 체인 구동을 회피하면서 트럭이, 압착되, 기타 등등이 발생했는지 봤습니다.

3. 소잉 절단 위치설정은 프로그램 폭 편집 설정으로부터 절단을 시작할 수 있습니다.

4. 사각 수조 조인트는 소잉 하에 배치되고 서로를 커버하고 삭감의 말에 연장되고,에게 재 탱크가 가장 높은 재 집단 효과에 도달한다는 것을 보증합니다 영화에서 양측이 있습니다.

5. 사윙 타격은 1분에 최고 6까지 미터를 줄이고, 뒤로 1분에 7 미터에 도달하고 작업의 높이가 패널 노브에 의해 조정되지 않고 커팅 스피드가 절단 당시에 바뀔 수 있습니다. 사용자들은 그들의 자연과 다른 그들의 선호성 요구조건을 조정할 수 있습니다.

▲ 메인 테이블 :

주요 작업표는 또한 플로팅 테이블입니다. 구리 공기 드럼은 콜로이드 크롬 도금의 패널에 배치됩니다. 내구성이 강화될 때, 근로자들의 작업 효율은 또한 향상됩니다.

▲ 크로싱 갈고리 발톱 :

1. 일의 숫자는 표준 구성을 잘라냅니다 : 12 지지 클립.

2. 각각 잼은 수단 방법과 실린더를 갖추고 있고 언제 그것이 있는지 작업 대상물을 당겼습니다, 워크 소재가 시트를 고정시키는다는 것을 보증하는 것은 가능합니다.

▲ 방진의

부분으로 된 방진의 부분은 효과적으로 더스트 배출구를 억제할 수 있는 투명 플라스틱 시트를 이용하고, 안전 보호를 달성할 수 있습니다.

▲ 전자 제어 박스 구성 :

1. 모든 전자 부분은 대만에서 구입됩니다.

2. 서보 모터와 서보 드라이브는 일본 파나소닉입니다.

3. 인버터는 대만의 영어 와리타트텐입니다.

4. 그것이 정기적으로 청소된 한, 전자 부분은 인기있는 전자 부분을 위해, 전혀 냉각 시스템을 필요로 하지는 않고 먼지 침략을 걱정하지 않고 시장에서 교체를 구입할 수 있습니다.

▲ 전원 공급기 :

1. 전원 공급기는 380V / 50Hz의 전압으로, 인더스트리얼을 위한 3상 공급입니다.

▲ 공기 압력 공급 :

1.5 ~ 6 킬로그램 / 센티미터에 대한 이용 공기 압력

▲ 뒤스티 :

1. 공급자는 스크레이퍼 탠덤 시스템을 제공하고, 칩을 보증하기 위해 동시에 절단 장비와 곳에 설치됩니다.

2. ▲ 표준 장비 :

1. 솔든은 블레이드를 봤습니다 : 카바이드는 블레이드 (특별한 알루미늄 판)을 봤습니다.

2. 워크클립 : 12.

3. 떠있는 원료 : 1520 밀리미터 Ｘ 500 밀리미터 Ｘ 3.

4. 툴박스는 도구 1 그룹을 포함합니다.

5. 주요 톱니 모터는 기계에 배열됩니다.

바닥을 차지하기

장비의 주요 특징

오디 소잉 토대는 옆 서스펜션 구조에 있습니다 ; 안내 장치는 이중 열 롤러형 곧은 가동 레일로 배열됩니다.
오인 소잉 토대, 분쇄 기어, 랙과 서보 모터의 진행이 소잉 속도의 호환성을 보증하도록 준비됩니다.

제품 우위

1. 높은 자동화 정도가 소잉을 완료하기 위해 소잉 크기를 시스템에 입력하기 위해 단지 필요합니다.

2. 소잉 정확성은 높고 길이와 크기가 ±0.1mm에 도달할 수 있습니다.

3. 소잉 표면은 크며, 그것이 넓은 400 밀리미터와 150 밀리미터 높은 것을 줄일 수 있습니다.

4. 한 근로자인 소잉은 장비의 2개 세트 이상을 운영할 수 있고, 끊임없이 24 시간을 줄일 수 있습니다.
