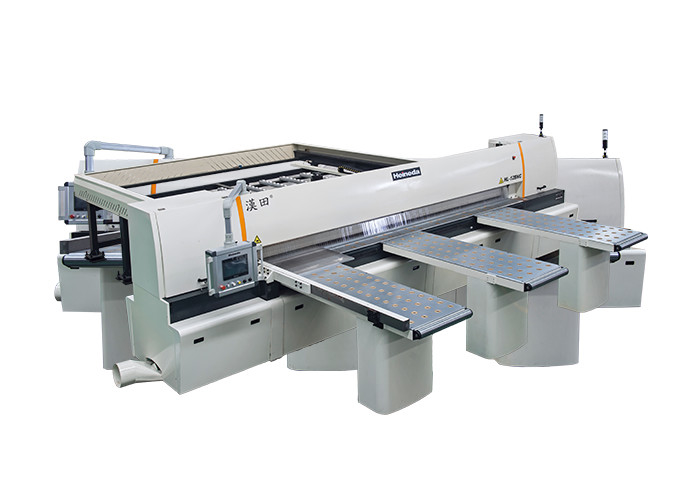

소잉 경질플라스틱판을 위한 3800 밀리미터 폭 Cnc 패널 컷팅 기계

경질플라스틱판과 다른 이사회를 톱으로 켜기 위한 CNC 정확성 이사회 둥근톱 머신

기술

장비가 안정적인 작동을 즐기도록 기계 구조는 무거운 -의무 구조에 있습니다.
소잉 토대는 옆 서스펜션 구조에 있습니다 ; Ｇ 리데 장치는 두배 -가로행 롤러형 곧은 가동 레일로 배열됩니다.

소잉 토대의 진행에서, 분쇄 기어, 랙과 서보 모터는 소잉 속도의 호환성을 과르안테에테 준비됩니다.

재료가 소잉에 집어넣지 않도록 압접체 후드는 전체적인 설계에 있습니다.흡상관은 보유됩니다 ; 대전력 흡진장치는 배열됩니다.

피오팅 롤러를 제외하고, 구대 위의 다른 모든 내용은 자료의 스크래치를 피하기 위한 크롬 도금 강철판으로 만들어집니다.

장점

1. 원형톱의 이런 유형은 높은 안전을 가지고 있고, 일반적으로 완전히 둘러싸인 주에서 일합니다. 그것은 언제 결점이 있는지 막고 자동적으로 경보할 수 있으며, 그것이 사상자와 장비 손실을 피할 수 있고 동시에, 공정 효율이 매우 높습니다.
2. 제어정밀도는 높고, 커팅 스피드가 빨리 있고, 완전 자동 원형톱의 중앙 운영이 자동적으로 완료되고, 직원이 짧은 트레이닝 뒤에 그것을 사용할 수 있고 그것이 PLC에 의해 제어됩니다 (어떤 CNC 프로그램 또는 다른 특별한 지식도 요구되지 않습니다).

모델

HL-12BNC 컴퓨터 알루미늄 판 절단 장비

▲ HL은 알루미늄 판 절단 장비의 모델을 하이네다에서 표현합니다.

▲ 12는 알루미늄 판 절단 장비의 크기를 대표합니다, 12가 톱날형 3800 밀리미터일 수 있습니다.

▲ BNC는 완전 자동 모델을 위한 이 알루미늄 판 절단 장비를 대표합니다.

기술적 요구와 매개 변수

기계적 특성

▲ 접촉 유형 작동 화면 :

1. 터치 10 인치 작동 화면.

2. 선택적으로, 작업대의 여러가지 세트는 설정될 수 있으며, 그것이 이양에게 편리합니다.

3. 가이드 입력 기능.

4. 결점 쎌프 디텍션 기능.

▲ 작업 클립 자리 :

1. 재료 클램프의 2측 베드 레일은 용접강 보로 구성되고 경질 크롬 철도와 건너편을 도금처리하는 동안 장비와 부대 드라이브가 장비와 치아열 드라이브로 도금되고 마그네틱 자가 교차비에서 정밀 정도에 도달합니다. 감소와 2 kW 매일 서보 모터 정확성과 빠른 거리 위치설정으로, 최대 속도는 1분에 6 미터에 도달합니다.

▲ 압력 빔 구조 :

1. 필수적 압력 빔 구조, 장비 스트립과 실린더 정합을 채택하고 한결같게 요동빔과 압력을 운전하고 한결같게 줄인 심묵에서 양쪽과 스트립 거리에 분배되고 프레스, 언론을 피하기 위한 압력 보의 바닥에 설치됩니다 품질을 줄이는 정확성을 보증하는 손상된 작업의 표면.

▲ 톱 :

1. 상부 및 하부 평행한 리니어 슬라이드 철도를 채택하고, 효과적으로 소잉 움직임의 인터로킹을 감소시키고, 거대한 움직임의 평활도를 강화하고 최고 절단 라인 정확도를 달성하기 위해 움직임의 흔들리는 이동을 효과적으로 감소시키세요.

2. 주요 부분은 모터 20HP (15 kW)를 보 그래서, 거대한 스쿠터가 속도 저감기와 2HP (1.5 kW) 가변 주파수 모터와 정확성 기어 톱니 가로행 드라이브, 유압원통과 주요 톱을 사용하 그래서, 톱이 더 강력합니다, 전통적 체인 구동을 회피하면서 트럭이, 압착되, 기타 등등이 발생했는지 봤습니다.

3. 소잉 절단 위치설정은 프로그램 폭 편집 설정으로부터 절단을 시작할 수 있습니다.

4. 사각 수조 조인트는 소잉 하에 배치되고 서로를 커버하고 삭감의 말에 연장되고,에게 재 탱크가 가장 높은 재 집단 효과에 도달한다는 것을 보증합니다 영화에서 양측이 있습니다.

5. 사윙 타격은 1분에 최고 6까지 미터를 줄이고, 뒤로 1분에 7 미터에 도달하고 작업의 높이가 패널 노브에 의해 조정되지 않고 커팅 스피드가 절단 당시에 바뀔 수 있습니다. 사용자들은 그들의 자연과 다른 그들의 선호성 요구조건을 조정할 수 있습니다.

▲ 메인 테이블 :

주요 작업표는 또한 플로팅 테이블입니다. 구리 공기 드럼은 콜로이드 크롬 도금의 패널에 배치됩니다. 내구성이 강화될 때, 근로자들의 작업 효율은 또한 향상됩니다.

▲ 크로싱 갈고리 발톱 :

1. 일의 숫자는 표준 구성을 잘라냅니다 : 12 지지 클립.

2. 각각 잼은 수단 방법과 실린더를 갖추고 있고 언제 그것이 있는지 작업 대상물을 당겼습니다, 워크 소재가 시트를 고정시키는다는 것을 보증하는 것은 가능합니다.

▲ 방진의

부분으로 된 방진의 부분은 효과적으로 더스트 배출구를 억제할 수 있는 투명 플라스틱 시트를 이용하고, 안전 보호를 달성할 수 있습니다.

▲ 전자 제어 박스 구성 :

1. 모든 전자 부분은 대만에서 구입됩니다.

2. 서보 모터와 서보 드라이브는 일본 파나소닉입니다.

3. 인버터는 대만의 영어 와리타트텐입니다.

4. 그것이 정기적으로 청소된 한, 전자 부분은 인기있는 전자 부분을 위해, 전혀 냉각 시스템을 필요로 하지는 않고 먼지 침략을 걱정하지 않고 시장에서 교체를 구입할 수 있습니다.

▲ 전원 공급기 :

1. 전원 공급기는 380V / 50Hz의 전압으로, 인더스트리얼을 위한 3상 공급입니다.

▲ 공기 압력 공급 :

1.5 ~ 6 킬로그램 / 센티미터에 대한 이용 공기 압력

▲ 뒤스티 :

1. 공급자는 스크레이퍼 탠덤 시스템을 제공하고, 칩을 보증하기 위해 동시에 절단 장비와 곳에 설치됩니다.

2. ▲ 표준 장비 :

1. 솔든은 블레이드를 봤습니다 : 카바이드는 블레이드 (특별한 알루미늄 판)을 봤습니다.

2. 워크클립 : 12.

3. 떠있는 원료 : 1520 밀리미터 Ｘ 500 밀리미터 Ｘ 3.

4. 툴박스는 도구 1 그룹을 포함합니다.

5. 주요 톱니 모터는 기계에 배열됩니다.
