380V 3 단계 50Hz 강철 절단 수직 띠톱 흡입구 깊이 580 밀리미터

VH600 수직 밴드 톱의 최대 절단 목 깊이는 580mm입니다.

장비 개요
모델: VH600 고속 수직 띠톱
▲ VH는 하이네다사의 수직형 띠톱 기계 모델을 의미한다.
▲ 600은 톱질 기계의 톱질 능력을 나타냅니다.
최대 톱질 높이 Φ400mm;
최대 절단 폭 600mm;
최대 톱질 목 깊이는 580mm입니다.
작업대의 범위 내에서 클램프를 추가하면 대각선 절단이 가능합니다.

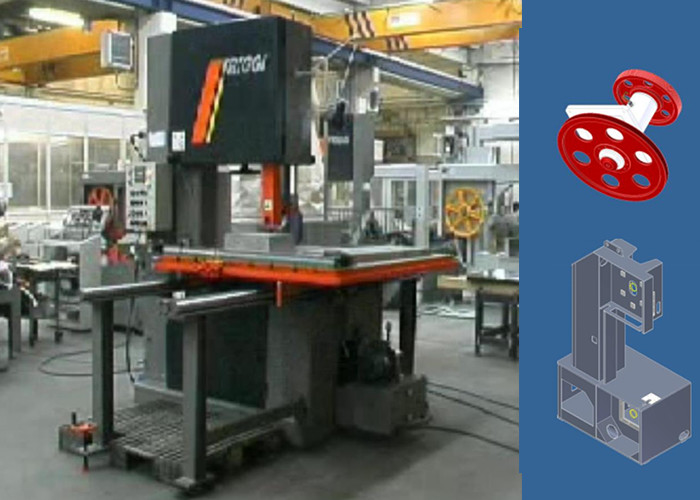

장비 렌더링

주요 기술 매개변수

장비 구성 및 특성

밴드쏘는 주로 톱 프레임, 베이스, 톱 휠, 변속기 부품, 톱 벨트 가이드 휠 그룹, 폐기물 컨베이어, 유압 시스템 및 전기 제어 시스템으로 구성됩니다.

수직 띠톱 VH600의 주요 부품 설명
띠톱은 주로 톱 프레임, 톱 휠, 변속기 부품, 톱 벨트 가이드 휠 그룹, 폐기물 컨베이어, 유압 시스템 및 전기 제어 시스템으로 구성됩니다.

톱날 부분은 경질 알루마이트 처리된 7075T6 스트레치 알루미늄 플레이트로 만들어졌습니다.가공 후 동적 균형으로 수정되어 성능이 좋고 기계적 특성이 높으며 고속 및 고 인장 하중을 견딜 수 있습니다.

변속기 부품은 TECO 주파수 변환 모터에 의해 구동되어 능동 풀리를 회전시켜 톱 벨트를 고속으로 구동합니다.톱 벨트의 속도는 모터의 출력 회전을 제어하기 위해 주파수 변환기에 의해 조정되고 디지털 미터에 의해 표시됩니다.

톱 벨트 휠 세트 베어링과 주요 부품 베어링은 모두 NSK 제품으로 만들어집니다.

트래블 스위치는 장력이 비정상인지 여부를 감지하는 데 사용되며 비정상적이면 기계가 자동으로 멈춥니다.패시브 휠은 전자기 브레이크를 채택합니다.이상이 발생하면 안정된 압력이 브레이크 디스크에 작용하여 톱 휠의 회전을 제어합니다.

유압 부품은 독립적인 펌프 스테이션을 채택하고 중앙 집중식 솔레노이드 밸브에 의해 제어됩니다.솔레노이드 밸브는 모두 대만 제품으로 만들어집니다.호스로 연결해야 하는 부분을 제외하고 모두 강관으로 연결하여 압력 손실을 효과적으로 줄였습니다.

톱질 기계의 전달 메커니즘은 진동을 최소화하고 톱 벨트가 쉽게 부러지지 않도록 정밀하게 균형을 맞추고 수정되었습니다.
톱 밴드의 가이드 부분은 클램핑 롤러를 채택하고 하나는 상단에, 다른 하나는 합금강으로 만들어지며 표면 질화 처리 후 정밀 연마되어 고정밀 및 우수한 내마모성을 제공합니다.
폐기물 컨베이어의 구동 롤러는 일반 사용 중에 파손되지 않도록 솔리드 샤프트로 설계되었습니다.롤러 베어링은 양면 밀봉 베어링을 채택하여 알루미늄 칩의 유입을 방지하고 수명을 연장합니다.

하이네다 서비스
계약 장비에 의해 생산된 제품에 대해 Hantian은 장비 인수 기간 동안 장비의 품질을 식별하고 테스트하기 위해 고객과 협력할 것입니다.
부품 창고 설립.
공장내 서비스 도입
정기 무료 재방문 서비스
완전한 턴키 프로젝트(프로세스, 관리, 유지보수, 교육, 생산)
3단계 유지보수 시스템을 구축합니다.
무료 소프트웨어 업그레이드 서비스.
예비 건설 계획 제안.

전체 장비의 전기, 가스 및 유압 요구 사항

전기 부품
전기 부품 브랜드 5
전자 제어 부품: Omron 또는 Schneider
전기 설치 요구 사항
(1) 전체 회선 제어와 연결하기 위한 예약된 통신 인터페이스입니다.
(2) 모든 비고정 라인은 유연한 설계가 필요합니다.
(3) 퀵 체인지용 기계 부품의 전기적 연결은 플러그형이어야 합니다.
(4) 전선은 트렁킹에 묶어야 합니다.
(5) 전선은 손상을 피하기 위해 완전히 보호되어야 합니다.
(6) 스타터와 전선은 플러그 형태로 연결해야 합니다.

제어 시스템 요구 사항
(1) 장비는 최소한 수동 운전 모드와 자동 운전 모드가 있어야 합니다.
(2) 장비 자체의 충돌을 피하기 위해 움직이는 부분을 서로 보호해야 합니다.
(3) 장비의 고장은 말로 표현해야 한다.
(4) 조작장비에는 조작반이 있어야 한다.
(5) 사용자 인터페이스가 텍스트로 표시됩니다.
(6) 작동 모드는 키 작동 스위치로 조정해야 합니다.
(7) 제품 테스트 주기 또는 장비 주기는 프로그램에 의해 조정되고 장비 운영자가 확인합니다.

공기 경로 요구 사항
공기 시스템 구성 요소에 대한 브랜드 요구 사항
대만 Yade 도로 구성 요소
에어 시스템 설치 요구 사항
(1) 퀵 체인지를 실현하는 기계 부품의 공압 부품 사이의 연결은 플러그 가능해야 합니다.
(2) 파이프라인은 파이프 홈에 묶음으로 배치해야 합니다.
(3) 가스 파이프라인은 손상을 피하기 위해 완전히 보호되어야 합니다.
(4) 공기 밸브는 제어 캐비닛에 배치할 수 없으며 쉽게 접근할 수 있는 위치에 배치해야 합니다.
(5) 설치 후 공기 경로에 누출이 허용되지 않습니다.
(6) 4.5bar의 공기 공급만 있어도 공압 시스템은 모든 기능을 구현해야 합니다.

유압 시스템 압력
유압 시스템 설치 요구 사항
(1) 퀵체인지를 구현하는 기계부품의 유압커넥터는 퀵커넥터를 장착할 필요가 있다.금형 교환 과정에서 유압 파이프는 감압되어야 합니다.
(2) 유압호스는 활동 중 마찰이 발생하지 않도록 설계되어 있다.이를 피할 수 없는 경우 유압 호스에 대한 적절한 보호 조치를 취해야 합니다.
(3) 유압 시스템 파이프 라인 부분은 누출이 허용되지 않습니다.
(4) 유압 호스가 손상되지 않도록 하십시오.
(5) 유압 밸브는 전기 제어 캐비닛에 배치할 수 없으며 쉽게 접근할 수 있는 위치에 배치해야 합니다.
(6) 유압 스테이션에는 유압 원리에 따라 오일 레벨 표시기, 필터, 표시기 및 압력 게이지가 장착되어야 합니다.또한, 자원을 절약하기 위해 셧다운 중에 유압 시스템을 셧오프하는 셧오프 장치가 필요합니다.오일 레벨이 충분하지 않을 때 자동 차단 기능.
(7) 오일 온도 냉각 기능 제공

자주하는 질문

Q: 당신은 제조자입니까?
A: 그렇습니다, 우리는 우리 자신의 공장이 있고 우리는 경쟁가격에 직판을 약속합니다.언제든지 저희 공장을 방문해 주셔서 감사합니다.

Q : 내 요구 사항에 따라 기계를 얻을 수 있습니까?
A: 물론입니다. 우리는 OEM 및 ODM을 받아들입니다.

Q: 이런 종류의 기계는 처음 사용하는데 조작이 쉽습니까?
A: 기계를 사용하는 방법을 보여주는 가이드 비디오와 기계와 함께 보내는 영어 설명서가 있습니다.여전히 질문이 있는 경우 기계를 잘 사용할 수 있을 때까지 무료 전문 가이드를 제공합니다.

필요한 기계를 찾지 못했다면 주저하지 말고 저희에게 연락하십시오.우리는 당신에게 최고의 제안을 제공하기 위해 최선을 다할 것입니다.
