제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | HL-6B | 농작물 폭: | 1600 밀리미터 |
|---|---|---|---|
| 최대 베는높이: | 120 밀리미터 | 최대는 블레이드 노출 높이를 봤습니다: | 125 밀리미터 |
| 주요 톱니 모터: | 15kW | 중량: | 2400 KG |
| 강조하다: | 알루미늄 판은 1600 밀리미터를 봤습니다,세미 오토매틱 밴드는 1600 밀리미터를 봤습니다 |
||

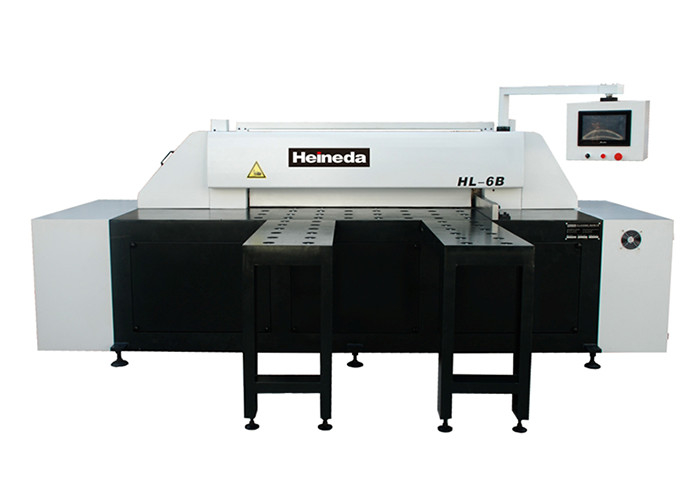

HL-6B 반자동 알루미늄은 판금 절단을 위한 절단기를 보았다
설명
기계 터미널: 반자동 판재 절단기
모델: HL-6B 반자동 알루미늄 톱 절단기
▲ HL은 하이네다의 알루미늄 판재 절단기 모델이다.
▲ 6은 알루미늄 톱 절단기의 크기를 나타내며 6은 1600mm를 톱질할 수 있습니다.
▲ B는 이 모델의 머리를 나타낸다.
이 장치는 알루미늄 판, 동판, 복합 패널, 플라스틱 판 등의 절단에 적용할 수 있습니다.
하나.기술 사양 및 매개변수:
제품 안정성 보증의 6가지 장점
1. 제품 디자인
2. 팀 R&D
3. 제조
4. 성능 테스트
5. 공장 자체 검사
6. 애프터 서비스
기술 사양 및 매개변수
| 모델 | HL-6B | |
| 효능 | 자르기 너비 | 1600mm |
| 최대 절단 높이 | 120mm | |
| 최대 톱날 노출 높이 | 125mm | |
| 메인 톱 모터 | 15kw | |
| 조각 | 스트립 직경 | Ø550mm |
| 메인 톱 샤프트 직경 | Ø 38mm | |
| 스핀들 속도 | 4000r/분 | |
| 제재 | 워킹 인버터 모터 | 1.5kw |
| 자동 스케일(옵션) | 서보 정착기 모터 | 0.75kw |
| 고정 길이 | 1500mm | |
| 기압 | ≥5.0kg/cm2 | |
| 작업대 높이 | 1130mm | |
| 공작기계 형상(길이×폭×높이) | 4040mm × 4710mm × 1700mm | |
| 전압 | 380V | |
| 헤르츠 | 50Hz | |
| 무게 | 2400kg | |
상기 사양은 변경이 있는 경우 공지하지 않습니다.
2. 기계적 특성:
(1) 이 기계는 다음과 같은 주요 구성 요소로 구성됩니다.
ㅏ.장비 메인 B. 에어 플로팅 공급 장치 C. 전체 압착 시스템
디.자동고정장치 마. 터치스크린 |제어판 F. 냉각 시스템
(2).주요 구성 요소 구조 및 기타
ㅏ.장비 본체
장비 본체는 메인 프레임, 리프팅 메커니즘, 헤드 워킹 메커니즘, 톱날 클램핑 메커니즘의 네 부분으로 구성됩니다.
(나) 호스트
메인 프레임은 용접 공정을 채택하고 반환 후 납땜됩니다.
(II) 들어올릴 수 있다
헤드 리프트는 좌우 평행 이중 슬라이드 레일로 설계되었습니다.톱질 디스플레이에서 다양한 두께의 톱질 요구를 충족시키기 위해 다양한 두께의 디스플레이 탭을 사용할 수 있습니다.재료 톱을 구현하는 동안 톱날의 수명을 늘리는 리소스도 있습니다.
(III) 머신 헤드 기구
헤드 주행 메커니즘, 기어 랙 드라이브에 의해 구동되는 가변 주파수 감소 모터는 좌우 평행 이중 슬라이드 레일을 결합하여 헤드의 헤드 관성을 효과적으로 줄이고 거대한 시트의 부드러운 성능을 향상시키고 효과적으로 감소시킵니다. 모바일 샷입니다.최고의 절단 직선 정밀도에 도달하십시오.여행의 최고 속도는 9m/min에 도달할 수 있고 후퇴는 17m/min에 도달할 수 있습니다.
(IV) 톱날 클램핑 메커니즘
이중 플랜지는 너트와 함께 사용되며 너트를 조여 너트를 조이고 톱날을 잠그므로 편리하고 빠릅니다.
비.공기 부유식 공급 장치
에어 플로팅 공급 장치는 2개의 에어 플로팅 플로팅 작업대를 포함하여 가스 플로터 워크시트와 에어 플로팅 플로팅 작업대의 두 부분으로 구성됩니다.플로팅 작업대와 메인 작업대는 자재와 자재의 마찰을 줄여 작업자의 이동 시트 작업을 줄이고 생산성을 높였습니다.플로팅 볼에는 스테인리스 스틸과 테플론에 대한 두 가지 옵션이 있습니다.
C. 전체 압착 시스템
자전거 압력으로 일체형 압전 커버 형태가 작동되고 공기 압력이 상부 프레스의 상부 표면에 배치되고 알루미늄 시트 재료가 조리대에 배치되는 동시에 동기 압전을 보장하고 작은 시트 시트도 톱으로 만듭니다 압전 재료.전체 압착의 역할이 좋고 소음이 감소합니다.
전체 톱질 과정의 안전은 또한 중앙 칩 장치, 톱질의 중앙 집중식 처리를 장비하는 데 유리합니다.
디.자동 고정 장치
자동 쌍 장치를 사용하여 자에 편리한 서보 모터를 장착하십시오.블레이드 쏘잉 공정이 수행되면 고정 장치가 조정될 수 있는 한 작업자를 통해 나이프를 절단하기 위해 나이프를 절단할 필요가 없고 생산 효율이 증가합니다.
이자형.터치 스크린 |제어판
전기 시스템은 조작하기 쉬운 제어 패널과 터치 스크린 디자인, 고효율을 채택합니다.조작자의 조작을 용이하게 하기 위해 조작반의 스위치 버튼과 비상 정지 버튼을 제어합니다.모든 제어 버튼은 터치 스크린에서 직관적이며 터치 스크린의 기능 버튼을 통해 수행할 수 있으며 이 기계는 또한 워크스테이션 디자인을 사용하며 배치 시트의 톱질을 설정하는 한 터치 스크린에서 워크스테이션을 선택합니다. 시트 옆에 톱질을 한 다음 터치 스크린에서 실행을 누릅니다.톱질의 위치는 시트 길이의 위치에만 있으며, 이는 톱질 주기를 감소시킬 뿐만 아니라 배치 시트의 톱질 효율을 향상시킵니다.
에프.냉각 시스템
그것은 식물성 절삭유, 에너지 절약 및 환경 친화적 인 냉각 시스템에 의한 강제 오일 및 오일 미스트 냉각, 냉각 효과를 사용합니다.
| 호스트를 보았다 | 1 세트 | |
| 자동 고정 | 1 세트 | |
| 접지 나사 및 패드 | 1 세트 | |
| 에어 플로팅 작업대 | 2 | |
| 예비 부품 | 배치(상자 참조) | |
| 현장 설치 | 리프팅 장비 및 일반 도구 제공, 공급업체 안내 설치, 지원 필요 | |
| 현장 디버깅 | 공급업체 지침 | |
| 현장 교육 | 공급업체는 장비 작동, 전기 원리 등 필요한 유지 보수 기술 교육을 담당합니다. | |
| 현장 접수 | 양 당사자가 책임이 있습니다. | |
| 기술 데이터(장비와 함께 제공) | 작동 지침 | 1부 |
| 장비 베이스 차트 | 1부 | |
| 포장 목록 | 1부 | |
다수의 특허증 획득
자주하는 질문
Q: 당신은 제조자입니까?
A: 그렇습니다, 우리는 우리 자신의 공장이 있고 우리는 경쟁가격에 직판을 약속합니다.언제든지 저희 공장을 방문해 주셔서 감사합니다.
Q : 내 요구 사항에 따라 기계를 얻을 수 있습니까?
A: 물론입니다. 우리는 OEM 및 ODM을 받아들입니다.
Q: 이런 종류의 기계는 처음 사용하는데 조작이 쉽습니까?
A: 기계를 사용하는 방법을 보여주는 가이드 비디오와 기계와 함께 보내는 영어 설명서가 있습니다.여전히 질문이 있는 경우 기계를 잘 사용할 수 있을 때까지 무료 전문 가이드를 제공합니다.
필요한 기계를 찾지 못했다면 주저하지 말고 저희에게 연락하십시오.우리는 당신에게 최고의 제안을 제공하기 위해 최선을 다할 것입니다.
